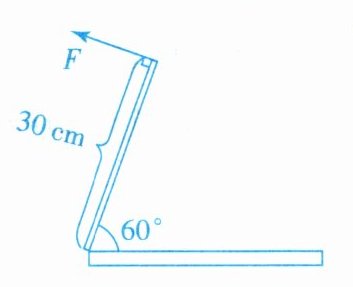

4. 笔记本电脑在人们日常生活中起着重要的作用,如图所示是一台笔记本电脑的侧面图,用与电脑屏幕垂直的力 F 缓慢掀开屏幕到竖直位置的过程中,力 F变小(选填“变大”“不变”或“变小”),若笔记本电脑屏幕质量为 500 g,由图可知此时力$F=$1.25N(g 取10 N/kg)。

答案： 4. 变小 1.25

1. 作出图中漂浮在水面上的小球所受力的示意图(O 为小球的重心)。

答案：
1. 如图所示：
　　

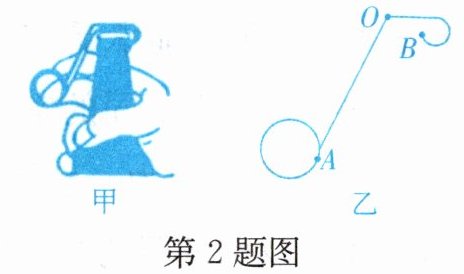

2. 图甲是一种瓶起子,只要手指轻轻钩动圆环处,就可以轻松起开瓶盖,它其实就是一个杠杆,其简化图如图乙所示,请在图乙中作图:
(1)作用在 A 点的最小动力$F_{1}$;
(2)作用在 B 点的阻力$F_{2}$及其力臂$l_{2}$。

答案：
2. 如图所示：
　　

四、实验探究题。

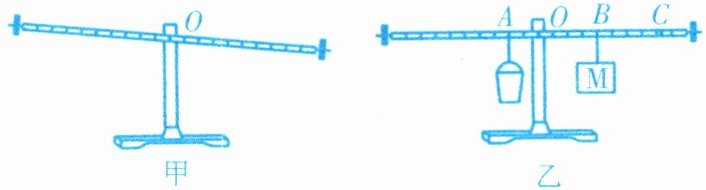

如图所示,根据杠杆的平衡条件测量某种液体的密度,所用器材:轻质杠杆(自身重力忽略不计)、容积为 100 mL 的空桶、重为 0.5 N 的物体 M、刻度尺、细线。(g 取 10 N/kg)

1. 如图甲所示,为了使杠杆在水平位置平衡,应将杠杆右端的平衡螺母向左调节;调节杠杆在水平位置平衡的目的是便于测量力臂的大小。
2. 把空桶悬挂在 A 点,物体 M 悬挂在 B 点时,杠杆再次在水平位置平衡,测得 OA 的长度为 10 cm,OB 的长度为 20 cm,则空桶重为1N。
3. 若此时,往空桶内注满某种液体,调节物体 M 到 C 点时,杠杆在水平位置重新平衡,测得 OC 的长度为 42 cm,则桶内液体的密度为1.1×10³$kg/m^{3}$。

答案： 1. 左 便于测量力臂的大小
2. 1
3. $1.1×10^{3}$

1. 如图是某公司生产的高空作业平台,它重心低,运行高效。求:
(1)作业平台以 2 m/s 的速度在平直的路面上匀速行驶 20 s,它行驶的路程为40m。
(2)作业平台用$1×10^{4}N$的支持力将货物竖直缓慢举高 10 m,支持力对货物所做的功为1×10^{5}J。
(3)质量为 3150 kg 的作业平台上装有 850 kg 的货物,静止在水平地面上时,车轮与地面的总接触面积为$0.04m^{2}$,此时作业平台对水平地面的压强为1×10^{6}Pa。(g 取 10 N/kg)

答案： 1. 解：
(1)由 $v=\frac{s}{t}$，可得，作业平台在平直的路面上匀速行驶 20 s 通过的路程 $s=vt=2m/s×20s=40m$。
(2)支持力对货物所做的功 $W=F_{支持}h=1×10^{4}N×10m=1×10^{5}J$。
(3)质量为 3150 kg 的作业平台上装有 850 kg 的货物，静止在水平地面上时，对水平地面的压力 $F=G_{总}=(m_{1}+m_{2})g=(3150kg+850kg)×10N/kg=4×10^{4}N$；
此时作业平台对水平地面的压强 $p=\frac{F}{S}=\frac{4×10^{4}N}{0.04m^{2}}=1×10^{6}Pa$。
