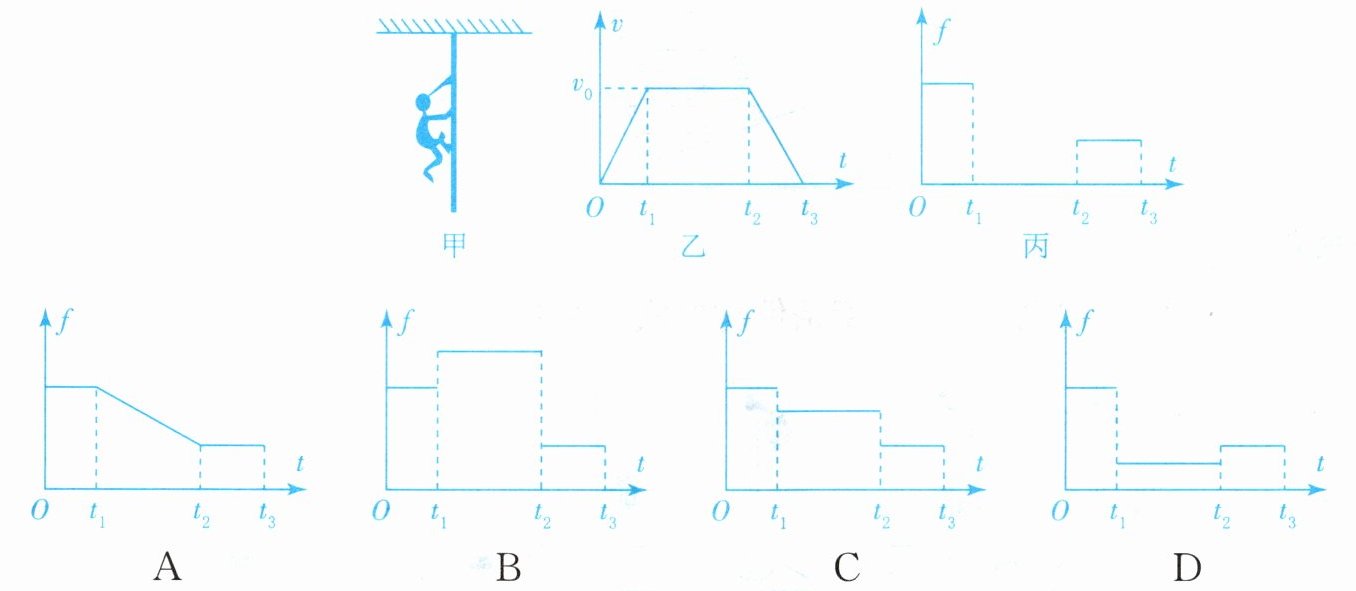

7. 小敏经常与同学爬杆，如图甲所示。小敏向上爬的$v-t$图像，如图乙所示。她所受的摩擦力的$f-t$图像漏画了一部分，如图丙所示，若将之补充完整，应是（C）

答案： C

1. 一个重为$3N$的物体浸没在水中时，弹簧测力计的示数为$2N$，则该物体在水中受到的浮力为1$N$，它排开水的重力为1$N$。

答案： 1 1

2. 如图所示，在装修房屋时，为了确定不同墙面的水平位置，工人师傅常用一根足够长的透明塑料软管，里面灌入适量的水（水中无气泡），两人各持管的一端靠在墙面的不同地面，当水面静止时，水管两端的液面相平；工人师傅用的这个简易装置应用了连通器的原理。

答案： 相平 连通器

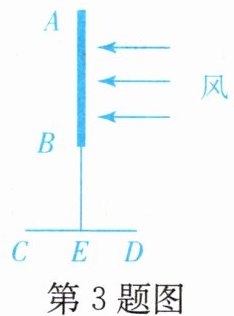

3. 如图是一种移动指示牌的结构示意图，其中$AB$为指示牌牌面，$CD$和$BE$为支架（支架重力不计）。指示牌被风吹倒时可看作杠杆，根据图示风向，则支点是C点（填图中字母），若增大$BE$的长度，则指示牌更容易（选填“容易”或“不容易”）被风吹倒。

答案： C 容易

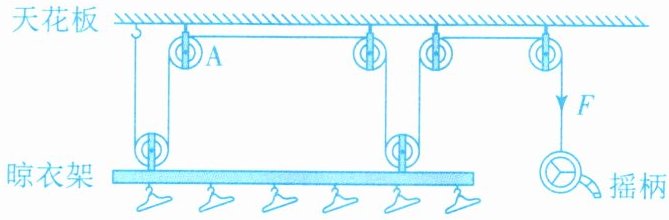

4. 如图所示，这是家用手摇晾衣架，$A$滑轮的作用是改变力的方向；若衣服和晾衣架的总重为$120N$，不计动滑轮重、绳重及摩擦，静止时绳的拉力$F=$30$N$。

答案： 改变力的方向 30
