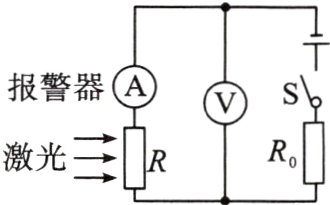

7.如图所示，小明同学设计了一种烟雾报警装置，R₀的电阻为40Ω，R为光敏电阻，其阻值随激光的光照强度减弱而增大。当电路中电流小于或等于0.3A时，烟雾报警器报警。开关S闭合后，当电流为0.5A时，光敏电阻R的电功率为4W。下列说法正确的是　　　　　　　　　　　　　　　(　　　)
　　　　　　　　　　
A.当R处的烟雾浓度逐渐增大时，电流表的示数变大
B.电源电压为24V
C.当电压表的示数为16V时，烟雾报警器报警
D.当电路中电流为0.4A时，R消耗的电功率为6W

答案： C

8.如图所示电路，电源电压恒为6V，灯泡L₁和L₂分别标有“8V　　3.2W”和“6V 1.2W”字样，不计温度对灯丝电阻的影响，求:
　(1)灯泡L₁的电阻;
　(2)若闭合所有开关，滑片P移至a端时，电流表的示数;
　(3)若只闭合开关S、S₁，移动滑片P使灯泡L₁消耗的功率为1.25W时，滑动变阻器消耗的功率是多大？
　　　　　　　　　　　　

答案：
(1)解:根据P = $\frac{U^{2}}{R}$,灯泡L₁的电阻R₁ = $\frac{U_{1}^{2}}{P_{1}}$ = $\frac{(8V)^{2}}{3.2W}$ = 20Ω。
(2)闭合所有开关,滑片P移至a端时,L₁与L₂并联,I₁ = $\frac{U}{R_{1}}$ = $\frac{6V}{20Ω}$ = 0.3A,I₂ = $\frac{P_{2}}{U_{2}}$ = $\frac{1.2W}{6V}$ = 0.2A,I = I₁ + I₂ = 0.3A + 0.2A = 0.5A。
(3)电路中的电流I' = $\sqrt{\frac{P_{1}}{R_{1}}}$ = $\sqrt{\frac{1.25W}{20Ω}}$ = 0.25A,灯泡L₁两端的电压U₁ = I'R₁ = 0.25A×20Ω = 5V,滑动变阻器消耗的功率P = I'(U - U₁) = 0.25A×(6V - 5V) = 0.25W。
