《2025年综合应用创新题典中点八年级物理下册沪科版》

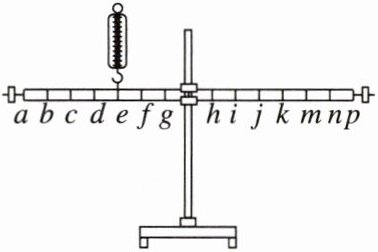

6. [2024·郴州期末] 如图所示，刻度均匀的杠杆水平静止。弹簧测力计挂在e点并竖直向上拉，弹簧测力计示数为4 N。杠杆上还挂有一个重为2 N的钩码，则该钩码一定挂在杠杆的 （ ）

A. b点
B. e点
C. j点
D. n点

答案： A

7. [2023·济南] 图甲所示的案秤是生活中测量质量的常用工具，与标有“0.5 kg”“1 kg”“5 kg”各1个和标有“2 kg”2个的增砣配套使用。如果把图乙所示的标有“2 kg”的增砣放在秤盘中称量它的质量，测量结果应该 （ ）

A. 大于2 kg
B. 等于2 kg
C. 小于2 kg
D. 无法判断

答案： C

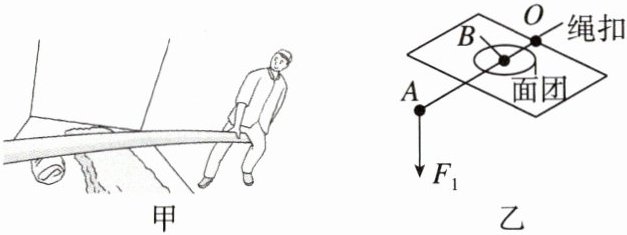

8. 立德树人·传统文化 “竹抻面”是我国传统面点美食，如图甲，在制作面团的过程中，让一段毛竹的一端固定在绳扣中，人坐在另一端可以上下跳动，面团在毛竹不断挤压下变得更有韧性，如图乙是它的原理图，可以把毛竹视为一根杠杆，关于此杠杆的叙述中，正确的是 （ ）

A. B是支点
B. 杠杆在B点受到向下的力
C. 杠杆在B点受到的力大于$F_1$
D. A点移动的距离小于B点移动的距离

答案： C

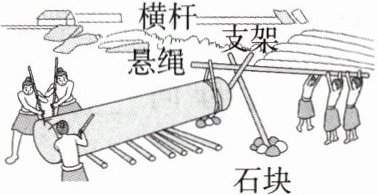

9. [2024·菏泽] 如图所示是我国古人运送巨木的劳动情境示意图。结合示意图判断，下列说法正确的是 （ ）

A. 在抬巨木时众人越靠近支架越省力
B. 只把悬绳向左移动一定距离更利于抬起巨木
C. 在抬起巨木时横杆是省力杠杆
D. 支架下端垫有底面积较大的石块是为了减小压力

答案： C

10. [2024·达州] 如图所示，轻质木杆AB的O点用细线悬挂在天花板上并保持水平，已知AB是OB长度的4倍，AO是AC长度的3倍。在杆的B点用细线竖直悬挂一棱长为10 cm的正方体物块甲，该物块静止在水平地面上；O点左侧悬挂一可自由移动的质量为2 kg的物块乙。当乙悬挂在A点时，甲恰好对地面无压力，则甲的重力为_______ N；当乙悬挂在C点时，甲对地面的压强为_______ Pa。（g取10 N/kg）

答案： 60@@2 000

11. 2023·凉山州 科学思维·模型建构 如图甲所示的是自行车的手闸，其中ABO部分可视为一个杠杆，其简化示意图如图乙所示，O为支点，$F_2$为阻力，请在图乙中画出：
(1)作用在A点的最小动力$F_1$及其力臂$l_1$。
(2)阻力$F_2$的力臂$l_2$。

答案： 【解】如图所示。![img id=图片1]
