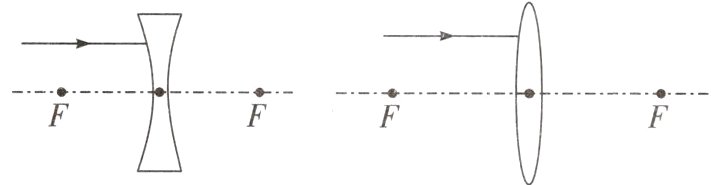

经典例题1（山东枣庄·中考）如图所示，光通过透镜会发生折射，请将图中的折射光线补画完整。

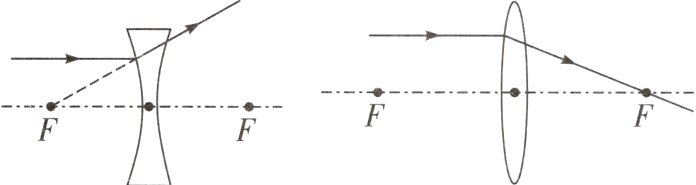

答案　如图所示：

解析　平行与主光轴的光线经凹透镜折射后发散射出，其折射光线的反向延长线经过焦点；平行于主光轴的光线经凸透镜折射后经过焦点。

答案：
如图所示：

解析　平行与主光轴的光线经凹透镜折射后发散射出，其折射光线的反向延长线经过焦点；平行于主光轴的光线经凸透镜折射后经过焦点。

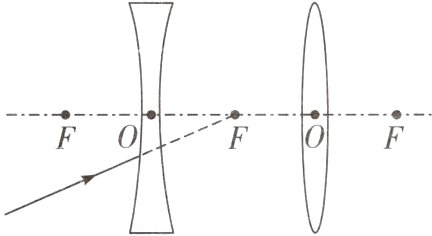

针对训练1如图所示，一束光射向凹透镜，请画出该光经过凹透镜、凸透镜的折射光路。

答案：
如图所示：

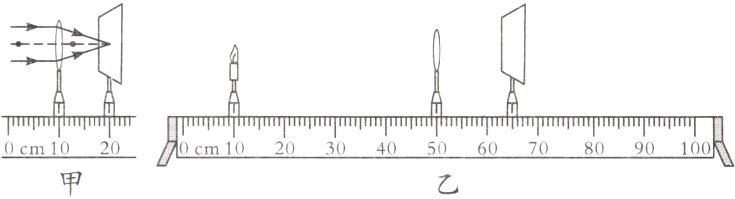

经典例题2（黑龙江鸡西·中考节选）如图所示，物理兴趣小组“探究凸透镜成像规律”的实验装置。

（1）首先调整烛焰、凸透镜、光屏三者的中心在同一高度，目的是__________________。
（2）如图甲，让平行光正对凸透镜照射，光屏上出现一个最小、最亮的光斑，则凸透镜的焦距f = ________ cm。
（3）如图乙，将蜡烛移到35 cm处，若想在光屏上得到清晰的像，应将光屏向______（选填“左”或“右”）移动，像将______（选填“变大”“不变”或“变小”）。
答案　（1）使像成在光屏中央 （2）10.0 （3）右 变大
解析　（1）为了使像成在光屏的中央，实验开始前，应将烛焰、凸透镜和光屏三者的中心调节在同一高度上。（2）由图甲可知，凸透镜的焦距为10.0 cm。（3）将蜡烛移到35 cm处，物距变小，像距变大，光屏向右移动，像变大。

答案： （1）使像成在光屏中央 （2）10.0 （3）右 变大
解析　（1）为了使像成在光屏的中央，实验开始前，应将烛焰、凸透镜和光屏三者的中心调节在同一高度上。（2）由图甲可知，凸透镜的焦距为10.0 cm。（3）将蜡烛移到35 cm处，物距变小，像距变大，光屏向右移动，像变大。
