9. 现在的教室作为标准化考场，都安装了如图所示的电子监控器，其主要由光学系统和光电转换系统两部分组成。光学系统收集监控区域内的景物信息，经光电转换系统转换成电信号并输送到监控中心。其中光学系统的工作原理是利用 （ ）
　　　　　　　　　　　　　　
A. 凸透镜成正立、放大实像
B. 凹透镜成正立、放大虚像
C. 凸透镜成倒立、缩小实像
D. 凹透镜成倒立、放大虚像

答案： C

10. 如果不慎在照相机的镜头上沾上了一个小墨点，则照出的相片上 （ ）
A. 有一个放大的墨点像
B. 有一个缩小的墨点像
C. 一片漆黑
D. 没有墨点的像

答案： D

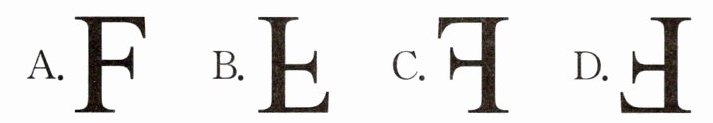

11. 如果幻灯机在银幕上放映出字母F，那么幻灯片在幻灯机中正确放置应是（ ）

答案： D

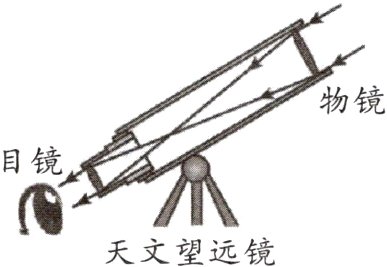

12. 如图所示为天文望远镜示意图，下列关于天文望远镜的说法错误的是 （ ）
　　　　　
A. 天文望远镜的目镜成正立、放大的虚像
B. 天文望远镜的物镜成倒立、缩小的实像
C. 天文望远镜的目镜相当于凸透镜，物镜相当于凹透镜
D. 天文望远镜的目镜和物镜都相当于凸透镜

答案： C

13. 古书记载：“削冰令圆，举以向日，以艾承其影，则得火。”这种利用冰透镜向日取火的方法，体现了我国古代劳动人民的智慧。如图所示，若把冰块制成的凸透镜正对着太阳，将太阳光看成平行光，冰透镜的焦点为F，请在图中完成光路。
　　　　　　

答案：
如图所示:

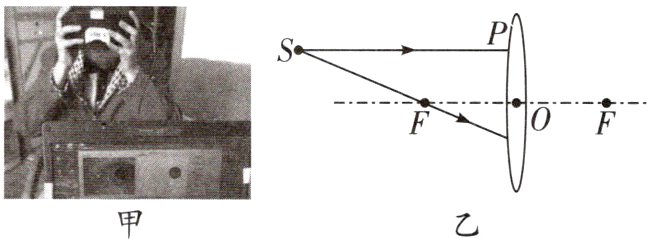

14. 如图甲所示是我国首创的“吸毒人员瞳孔检测鉴定仪”，它主要对眼球经凸透镜成的像进行分析，从而为辨别吸毒人员提供了依据。如图乙所示是两束来自眼球表面的光，请画出此光线经凸透镜后折射光线的位置。
　　

答案：
如图所示:

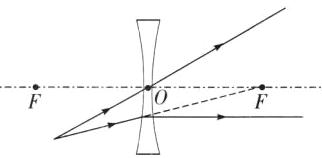

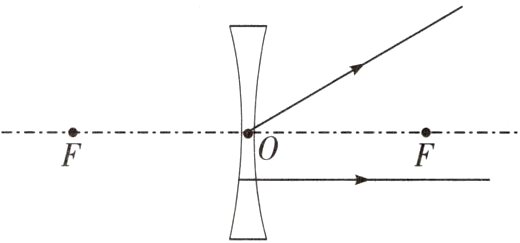

15. 如图所示，F为凹透镜的焦点，O为凹透镜的光心，请画出折射光线对应的入射光线。
　　　

答案：
如图所示:

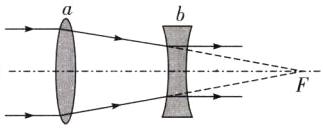

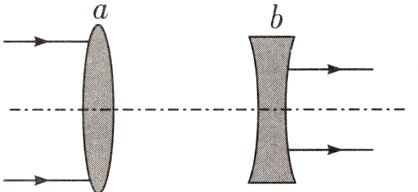

16. 在研究透镜对光的作用时，某同学将凸透镜a和凹透镜b按如图方式放置，然后将一束太阳光正对a透镜，发现从b透镜射出的光刚好也是平行的。请你在图中画出两透镜间的光的传播情况。
　　　　　

答案：
如图所示:
