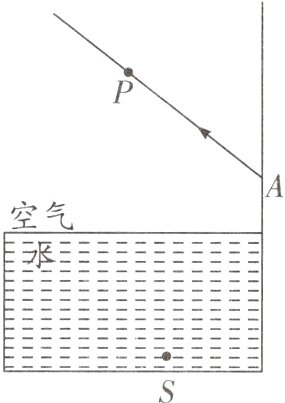

经典例题3(山东潍坊.中考)如图所示,水槽内装满水,槽底有一点光源S,紧贴右侧槽壁竖直固定一平面镜。S发出的一条光线经水面折射，又经平面镜反射后过P点。

(1)画出P点在平面镜中所成的像P';
(2)将S点到P点的光路图补充完整。

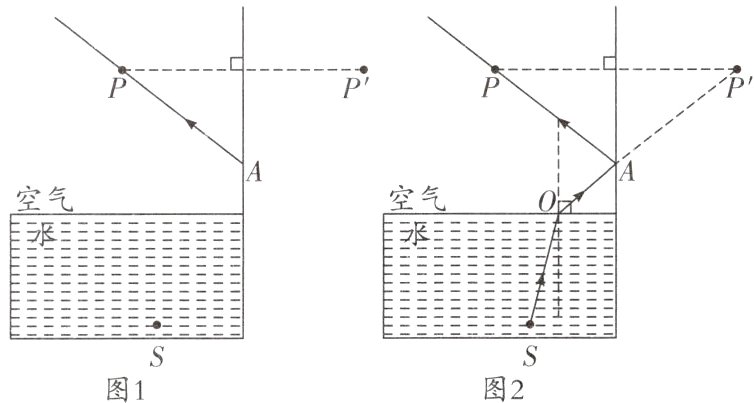

答案　(1)如图1所示;(2)如图2所示。

解析　(1)平面镜所成的像与物关于平面镜对称，因此P点在平面镜中的像和P点关于平面镜对称，过P作P点关于平面镜的对称点P'。(2)由(1)知P点在平面镜中所成的像P'的位置。在光的反射中,光路是可逆的，若光由P点发出，则经过平面镜反射后,其反射光线的反向延长线经过P',故将P'和A点连接并延长，与水面的交点O 即为光由水中射出时的出射点，连接SO,即为光在水中的光线。

答案：
答案　
(1)如图1所示;
(2)如图2所示。

解析　
(1)平面镜所成的像与物关于平面镜对称，因此P点在平面镜中的像和P点关于平面镜对称，过P作P点关于平面镜的对称点P'。
(2)由
(1)知P点在平面镜中所成的像P'的位置。在光的反射中,光路是可逆的，若光由P点发出，则经过平面镜反射后,其反射光线的反向延长线经过P',故将P'和A点连接并延长，与水面的交点O 即为光由水中射出时的出射点，连接SO,即为光在水中的光线。

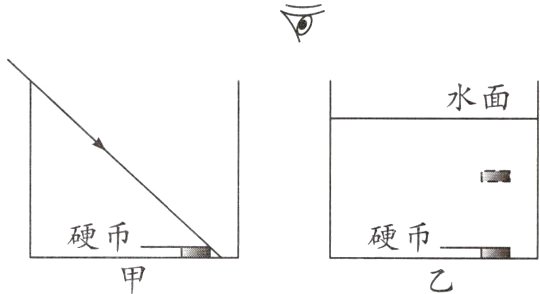

针对训练3小明在一只不透明的杯子底部放入一枚硬币，从杯子左上方能看到硬币，他慢慢向后退，直至刚好看不见杯底的硬币时即站住不动,如图甲所示。此时请另一位同学向杯子里缓慢注水,当水达到一定深度时，原先看不到的硬币恰好又能看见了(如图乙中的虚线位置),请在图乙中画出此时人眼看到“硬币”的折射光路。(保留作图痕迹)

答案：
3. 如图所示:
