经典例题2(贵州贵阳.中考)在探究“平面镜成像特点”的实验中,器材如下:方格纸、带支架的玻璃板、光屏、两个完全相同的物块。方格纸铺于水平桌面。

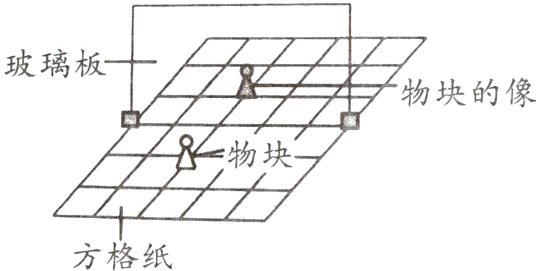

(1)如图所示，以方格纸的某条线段来确定________底边所在的位置,再将其垂直于方格纸放置。当物块放在玻璃板前，能观察到物块的像，这是光在玻璃表面________形成的。
(2)将光屏放在像的位置,光屏上接收不到像，因此判断平面镜成的是________(选填“虚”或“实”)像。
(3)不断改变物块的位置,另一个相同的物块都能放在玻璃板后相应位置与像完全重合，说明平面镜所成的像与物大小________。
(4)实验中,使用方格纸可以直接比较像与物到镜面的________关系。
答案　(1)玻璃板　反射　(2)虚　(3)相等　(4)距离
解析　(1)本实验是利用玻璃板成像，成像原理是光的反射。(2)虚像不是实际光线会聚而成的，不能用光屏承接，因此平面镜成的是虚像。(3)另一个相同的物块与像完全重合，说明像与另一个物块大小相等，而两个物块完全相同，则说明像与物块大小相等。(4)使用方格纸可以直接比较像距和物距大小关系，比白纸更加方便。

答案： 答案　
(1)玻璃板　反射　
(2)虚　
(3)相等　
(4)距离
解析　
(1)本实验是利用玻璃板成像，成像原理是光的反射。
(2)虚像不是实际光线会聚而成的，不能用光屏承接，因此平面镜成的是虚像。
(3)另一个相同的物块与像完全重合，说明像与另一个物块大小相等，而两个物块完全相同，则说明像与物块大小相等。
(4)使用方格纸可以直接比较像距和物距大小关系，比白纸更加方便。

针对训练2小江为同学们表演魔术:如图甲所示，将一个正面开口的空箱面向同学，箱子的顶部中间有一个豁口。将一个棋子从顶部的豁口放入，从正面看去，棋子竟“不翼而飞”。小丹猜想箱中放置了一块平面镜,她找来薄玻璃板、方格纸、笔、刻度尺、两个完全相同的棋子A和B进行探究，如图乙所示。
　　　
(1)将一张方格纸放在水平桌面上,薄玻璃板________放置在方格纸上。
(2)将棋子A放在薄玻璃板前,棋子B放在薄玻璃板后面移动，直到看上去它与棋子A的像完全重合，表明棋子像的大小与棋子的大小________。在方格纸上记下棋子A和B的位置。
(3)移走棋子B,将光屏放到棋子B的位置，在光屏上________(选填“能”或“不能”)直接观察到棋子A的像。

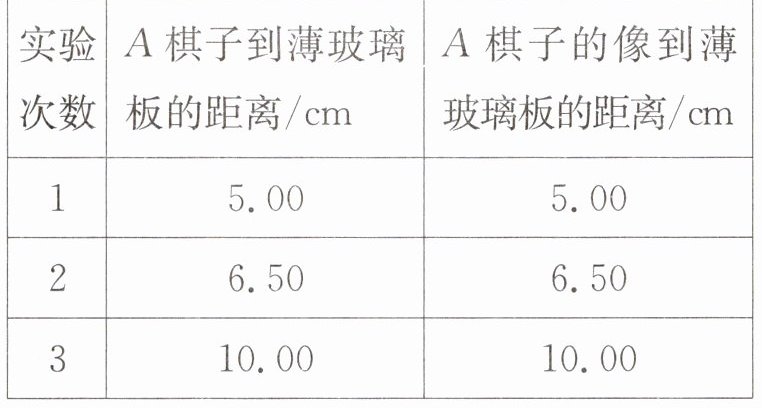

(4)改变棋子A的位置,重复步骤(2),发现棋子A的像与棋子A始终在方格纸的同一条直线上。用刻度尺分别测量它们到薄玻璃板的距离，记录在表格中。分析数据可知，棋子的像与棋子到薄玻璃板的距离________。

(5)实验表明,棋子在平面镜中的像与棋子关于镜面________。

答案： 2.
(1)垂直
(2)相等
(3)不能
(4)相等
(5)对称
