《2025年金版新学案高三总复习地理》

1.绘图：依据地形剖面线和沉积岩层埋藏深度线，试画出该沉积岩层顶部的剖面线。

答案：

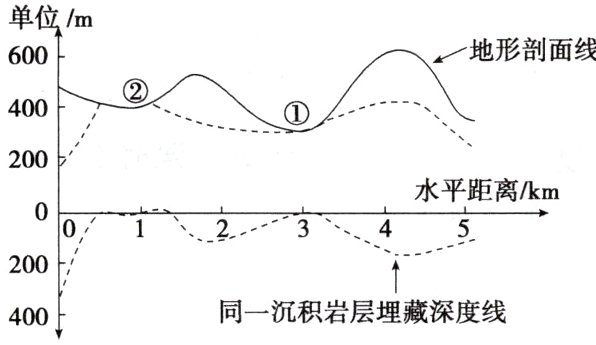

1. 由同一沉积岩层埋藏深度线，可绘出同一沉积岩层剖面线，用地形剖面上各点的海拔减去其地下垂直对应的已知沉积岩埋藏深度，即为该沉积岩顶部的实际海拔，得到该岩层在剖面图上的实际位置及形态，如下图。
注:岩层的埋藏深度是指岩层距离地面的垂直距离

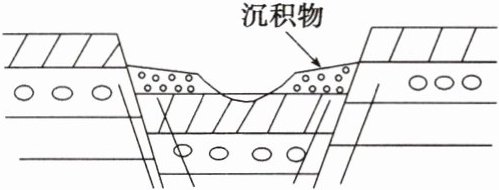

2.绘图：在下图中断层两侧的线段上画出箭头以正确地表示岩层相对运动的方向。
沉积物

答案：
2.

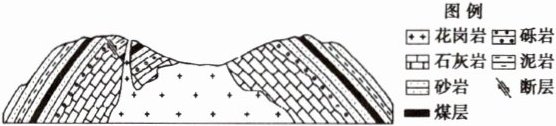

下图为某地地质剖面示意图。读图，完成3～4题。

花岗岩 砾岩
石灰岩 泥岩
砂岩 断层
煤层
3.图中地质剖面所示的构造地貌是 (B)
A. 背斜山
B. 背斜谷
C. 向斜山
D. 向斜谷
4.图中 (D)
A. 岩浆岩形成年代早于石灰岩
B. 石灰岩形成年代晚于砂岩
C. 断层形成年代早于煤层
D. 岩浆岩形成年代晚于断层

答案： 3. B 4. D 第3题，由图可知，图中岩层向上拱起，是背斜构造；地势两侧高，中间低，是谷地；图示构造地貌是背斜谷。第4题，由图可知，岩浆侵入石灰岩形成岩浆岩（岩浆岩破坏了石灰岩的完整性），说明岩浆岩形成年代晚于石灰岩；沉积岩的形成顺序是下老上新，石灰岩位于砂岩下方，形成年代早于砂岩；由图可知，断层导致煤层发生断裂错位，说明断层形成年代要晚于煤层；断层没有使岩浆岩断裂错位，说明岩浆岩形成年代晚于断层。
