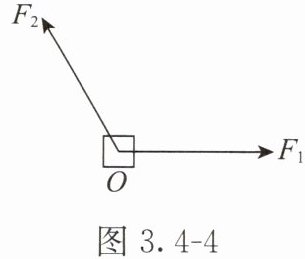

例题 1 如图 3.4 - 4 所示，夹角 $ \theta = 120^{\circ} $ 的两个力 $ F_1 $、$ F_2 $ 作用在同一物体上，两个力的大小 $ F_1 = F_2 = 20 \, N $，求这两个力的合力。

答案：

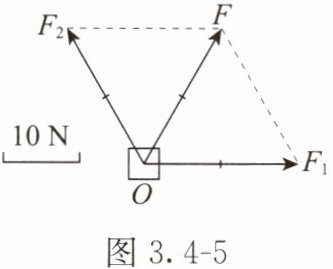

解 取 $ 0.80 \, cm $ 的线段表示 $ 10 \, N $ 的力，用 $ O $ 点表示物体上力的作用点，作出互成 $ 120^{\circ} $ 角的两个力 $ F_1 $、$ F_2 $ 的示意图，如图 3.4 - 5 所示。
过 $ F_1 $ 的尾端作一条平行于 $ F_2 $ 的虚线，过 $ F_2 $ 的尾端作一条与 $ F_1 $ 平行的虚线，并使两虚线相交于 $ F $ 点，形成一个平行四边形。作线段 $ OF $（实线），并在 $ F $ 端画上箭头，表示合力的方向，用刻度尺量出 $ OF $ 的长度为 $ 1.60 \, cm $，则合力 $ F $ 的大小 $ F = \frac{1.60}{0.80} × 10 \, N = 20.0 \, N $
用量角器测出合力 $ F $ 与 $ F_1 $ 的夹角 $ \theta = 59.5^{\circ} $。
评析 用图解法先确定力的标度。在同一幅图中各个力都必须采用同一个标度。在作图时力求精确，虚、实线要分清，力是矢量，求解中不要忘记它的方向。
