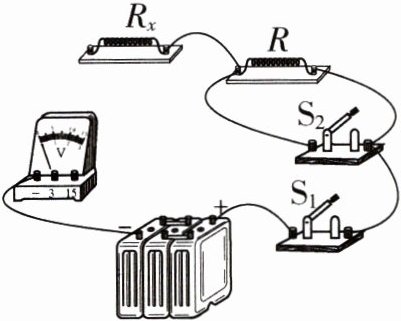

2. 利用如图所示的电路测量待测电阻器的阻值。

(1)请用笔画线表示导线将电压表接入电路,使电路完整。
(2)当开关$S_1$、$S_2$闭合时,电压表示数$U_1 = 6V$；当开关$S_1$闭合、$S_2$断开时,电压表示数$U_2 = 4V$。已知$R = 10Ω$,则电源电压$U= $______$V$,$R_x= $______$Ω$。
(3)实验中若某个元器件出现故障(被短路或断路),导致电压表的示数$U_1 = U_2 = 6V$,则该元器件及故障可能是______(写出一种即可)。

答案：
2.
(1)如图所示
(2)6 20
(3)定值电阻被短路（或待测电阻器断路）
