《2025年同步轻松练习九年级物理全一册人教版》

1. 要探究电压一定时电流与电阻的关系,可以将不同阻值的定值电阻接入电路中,以改变电阻,同时控制每个定值电阻两端的电压______,测量通过每个定值电阻的______,找出电流与电阻的关系。

答案： 不变 电流

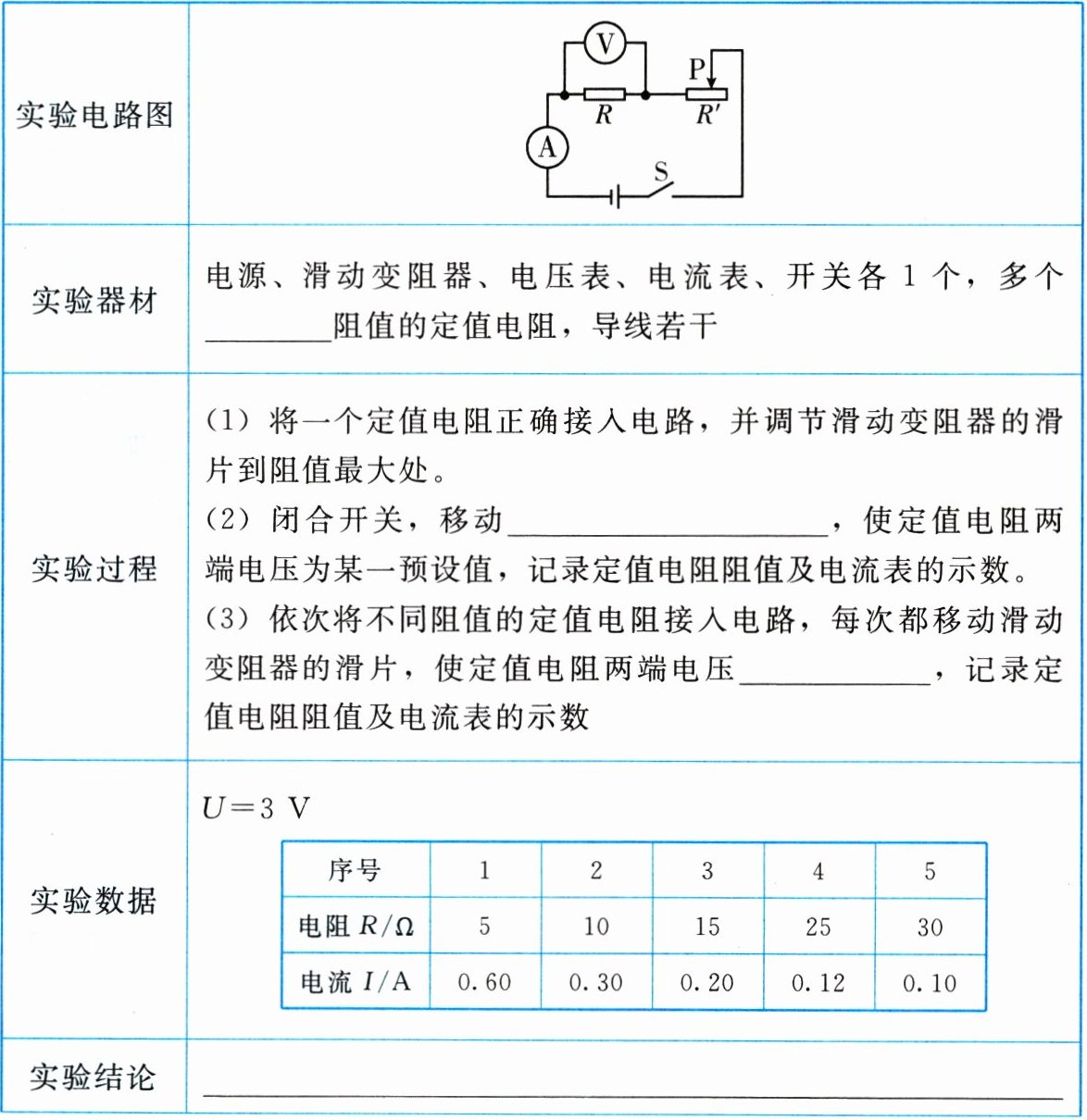

2. 实验梳理。
|实验电路图||
|实验器材|电源、滑动变阻器、电压表、电流表、开关各1个,多个______阻值的定值电阻,导线若干|
|实验过程|(1)将一个定值电阻正确接入电路,并调节滑动变阻器的滑片到阻值最大处。
(2)闭合开关,移动______,使定值电阻两端电压为某一预设值,记录定值电阻阻值及电流表的示数。
(3)依次将不同阻值的定值电阻接入电路,每次都移动滑动变阻器的滑片,使定值电阻两端电压______,记录定值电阻阻值及电流表的示数|
|实验数据|$U = 3V$
|序号|1|2|3|4|5|
|电阻$R/Ω$|5|10|15|25|30|
|电流$I/A$|0.60|0.30|0.20|0.12|0.10|
|实验结论|______|

方法技巧
电压表测量范围应根据电源电压的大小来选择；电流表测量范围的选择,在无法确定时,应先选择较大测量范围。
方法技巧
探究电压一定时电流与电阻的关系,要先更换不同阻值的定值电阻,再调节滑动变阻器的滑片,控制定值电阻两端电压不变。
评估与交流

答案： 不同 滑动变阻器的滑片 保持不变 导体两端的电压一定时，通过导体的电流与导体的电阻成反比
