《2025年同步轻松练习九年级物理全一册人教版》

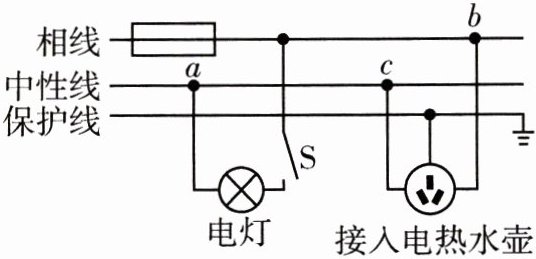

1. 小强同学放学回家后,打开电灯,电灯正常工作,接着启动电热水壶烧水时,发现电热水壶不工作,电灯随之熄灭。在开关 S 闭合的情况下,用测电笔测得接入电热水壶的三孔插座左右孔均发光,如图所示。他对故障作了下列四种判断,其中正确的是( )


A.中性线上 a、c 间断路
B.入户中性线断路
C.保险丝熔断了
D.电热水壶所在支路 b、c 间短路

答案： B

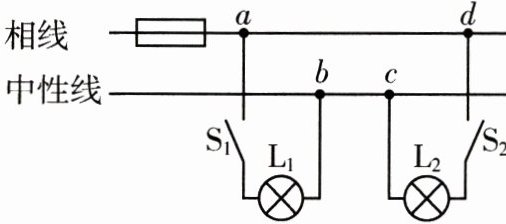

2. 下图是某家庭电路的部分电路,闭合开关$ S_1、$$S_2,$灯$ L_1 $发光,灯$ L_2 $不发光。用测电笔分别接触 c、d 两点,氖管都发光。若电路中只有一处故障,则( )

$A. L_2 $短路
$B. L_2 $断路
C. a、d 间断路
D. b、c 间断路

答案： D
