《2025年同步轻松练习九年级物理全一册人教版》

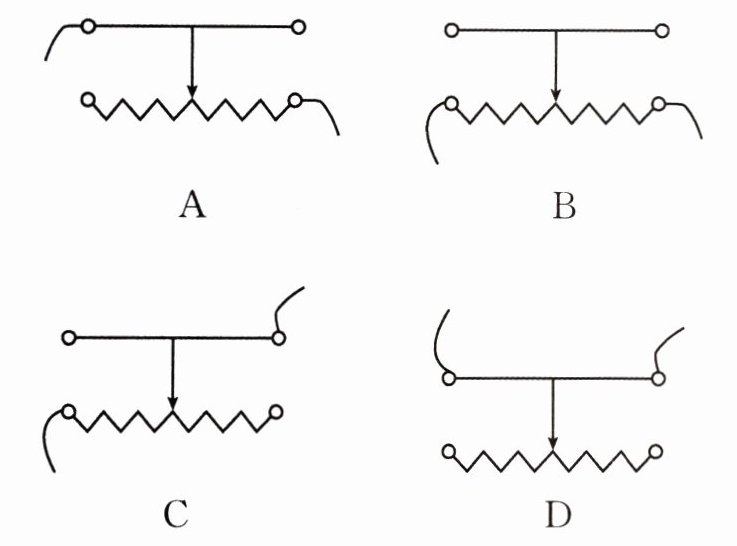

1. 如图所示,当滑动变阻器的滑片向右滑动时,接入电路的电阻变小的是( )

答案： A

2. 一滑动变阻器铭牌上标有“50 Ω 2 A”的字样,则该滑动变阻器允许通过的最大电流为______A,滑动变阻器是通过改变______来改变电阻的。如图所示,要使滑动变阻器的滑片P向A端滑动时,小灯泡变亮,可以将滑动变阻器的C接线柱与______接线柱分别接在电路的M、N两端。

答案： 2 接入电路中电阻丝的长度 A

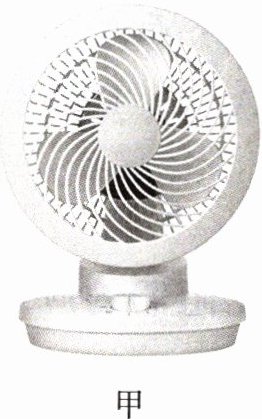

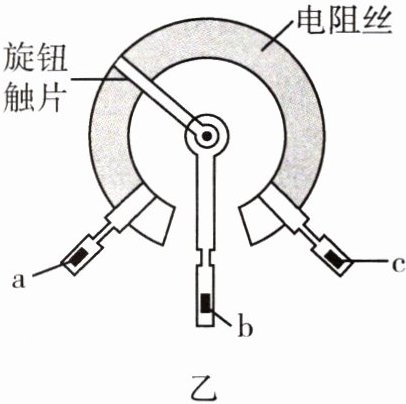

3. 图甲是常用的一种可调风速的小风扇,图乙为其用于调风速的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与旋钮触片相连。下列有关说法正确的是( )



A.电位器应该与电风扇中的电动机并联
B.电位器通过改变接入电路的电阻丝的横截面积来改变电阻
C.若将a、c接入电路中,顺时针转动旋钮触片时,风扇风速加大
D.若将b、c接入电路中,顺时针转动旋钮触片时,风扇风速加大

答案： D 解析 电位器本质上相当于滑动变阻器，应串联在电路中，通过改变连入电路中电阻丝的长度来改变连入电路的电阻，所以电位器应该与电风扇中的电动机串联，故 A、B错误。若将 a、c 接入电路中，即将全部电阻连入电路中，电位器没有变阻的作用，故 C错误。若将 b、c 接入电路中，顺时针转动旋钮触片时，电位器连入电路的电阻变小，电路的电流变大，风扇风速加大，故 D 正确。

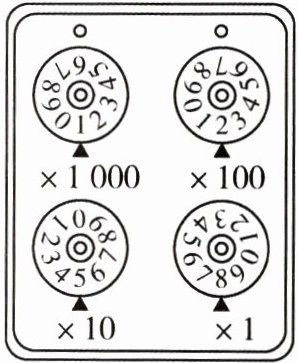

4. 如图所示,电阻箱的示数为______Ω。

答案： 1 258
