《2025年同步轻松练习九年级物理全一册人教版》

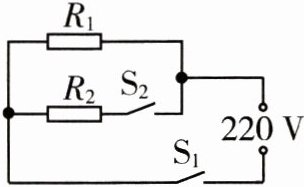

1. 下图为一款有高、低温两挡的电熨斗电路原理图$,R_1、$$R_2$为两电热丝的电阻,其额定电压均为 220V。电路的工作原理是：当$ S_1$闭合、$S_2$断开时,电熨斗处于低温挡；当$ S_1、$$S_2$都闭合时,电熨斗处于高温挡。正常工作时高温挡的电功率为 1980W。电源电压保持不变,电热丝电阻不随温度变化。

(1)电熨斗在高温挡状态下电路中的总电流是多大？
(2)若$ R_2 = 44Ω,$则电阻$ R_1$为多少？

答案： （1）9 A （2）55 Ω

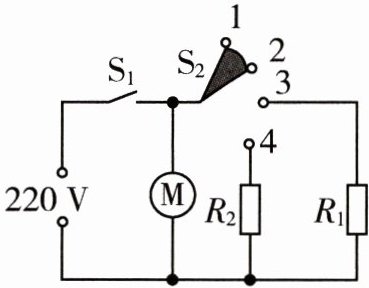

2. 某电吹风的简化电路图如图所示$,R_1、$$R_2$是两发热电阻丝的电阻,M 是电动机。$S_1$闭合后$,S_2$接 1、2 时吹冷风,通过电动机的电流为 0.1A；$S_2$接 2、3 时吹温风$,R_1 = 110Ω；$$S_2$接 3、4 时吹热风,电吹风的总功率为 1100W,电源电压为 220V。

(1)吹冷风时,电动机的功率是多少？
(2)吹温风时,通过电阻为$ R_1$的发热电阻丝的电流是多少？
(3)电阻$ R_2$是多少(结果保留两位小数)？

答案： （1）22 W （2）2 A （3）75.86 Ω
