7. 关于如图所示的电路,下列说法正确的是( )

A.闭合开关$S_{1}$、$S_{2}$、$S_{3}$,灯$L_{1}$、$L_{2}$并联
B.只闭合开关$S_{1}$、$S_{3}$,灯$L_{1}$、$L_{2}$并联
C.只闭合开关$S_{2}$、$S_{3}$,灯$L_{1}$、$L_{2}$串联
D.只闭合开关$S_{1}$、$S_{2}$,灯$L_{1}$、$L_{2}$串联

答案： B 解析 由电路图知,同时闭合开关S₁、S₂、S₃,电流从电源正极流出,经过三个开关回到电源的负极,会造成电源短路,A错误;只闭合开关S₁、S₃,电流从电源流出后分成两条支路,各流入小灯泡L₁、L₂,则小灯泡L₁、L₂并联,B正确;只闭合开关S₂、S₃,小灯泡L₁被短路,只有小灯泡L₂接入电路,C错误;只闭合开关S₁、S₂,小灯泡L₂被短路,只有小灯泡L₁接入电路,D错误。

8. 将灯$L_{1}和L_{2}$接入如图所示的电路中,下列说法正确的是( )

A.开关$S_{1}只控制灯L_{2}$
B.开关$S_{2}只控制灯L_{2}$
C.同时闭合$S_{1}$、$S_{2}$,灯$L_{2}$短路
D.同时闭合$S_{1}$、$S_{2}$,灯$L_{1}和L_{2}$并联

答案： D 解析 由图知,同时闭合S₁、S₂,电流的路径有两条,该电路为并联电路;开关S₁在干路中,控制整个电路;开关S₂在灯L₁所在支路中,只控制灯L₁,故选D。

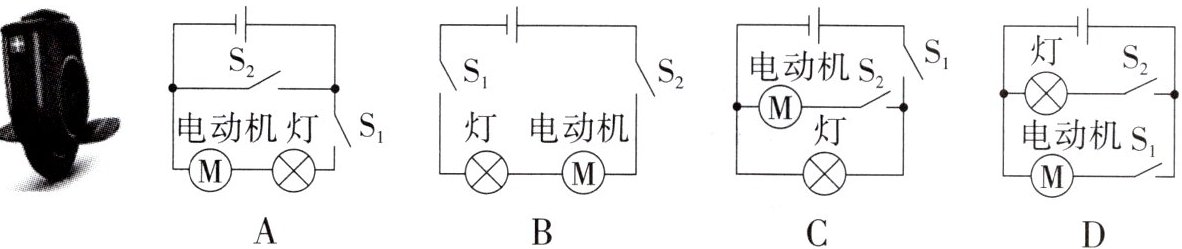

9. 平衡车是依靠电力驱动及人体平衡能力控制的代步工具,受到很多人的喜爱。当电源开关$S_{1}$闭合时,指示灯亮起；人站在平衡车踏板上时,开关$S_{2}$自动闭合,电动机才能启动,开始运动；遇到紧急情况时,开关$S_{1}$自动断开,电动机停止工作。下列电路图中符合上述要求的是( )

答案： C 解析 由题意可知,指示灯和电动机工作时互不影响,所以指示灯和电动机并联;人站在平衡车踏板上时,开关S₂自动闭合,电动机才能启动,说明开关S₂控制电动机;当开关S₁闭合时,指示灯亮但电动机不启动,当遇紧急情况时,开关S₁自动断开,电动机停止工作,说明开关S₁在干路中,故选C。

10. 如图是某城市安装的一种“按钮式红绿灯”,当路上车辆不多时,行人通过触摸按钮,使正对车辆的红灯亮起,行人安全通过。按钮相当于电路中的____；红灯和绿灯是____联的；红灯连接在____(选填“支路”或“干路”)上。

答案： 开关 并 支路
解析 由题意可知,按钮相当于电路中的开关;交通指示灯可以通过不同颜色灯光的变化指挥车辆和行人,由于各指示灯可以独立工作、互不影响,因此红灯和绿灯是并联的,红灯和绿灯都连接在支路上。

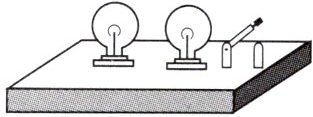

11. 【科学思维】如图为一个封闭的电路盒,盒面上有两个灯泡和一个开关。拨动开关,两个灯泡或同时亮、或同时灭。为判断两灯的连接方式,将其中一个灯泡拧下来,拨动开关,发现另一个灯泡能亮,由此判断：两灯的连接方式是____(选填“串联”或“并联”),判断依据是____。

答案： 并联 并联电路中,各支路互不影响
解析 拨动开关,两个灯泡或同时亮、或同时灭,但将其中一个灯泡拧下来,再拨动开关,发现另一个灯泡能亮,说明两灯互不影响,所以两灯的连接方式是并联。

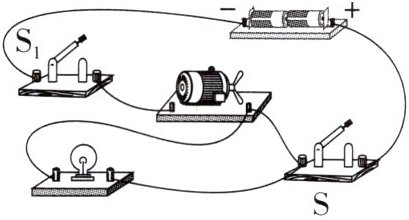

12. 如图所示的电路中,有一根导线连接错误,请将错误导线用“×”标出,并画出正确的连接方式。要求：改正后,小灯泡和电动机并联,开关$S$控制所有用电器,开关$S_{1}$只控制电动机。

答案：

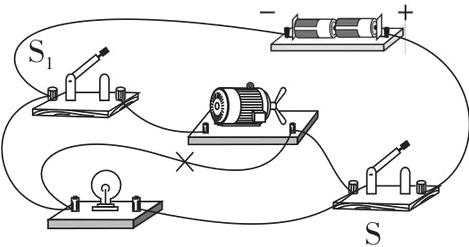

如图所示

解析 由实物图知,小灯泡被短路,为了使小灯泡和电动机并联,且开关S₁只控制电动机,开关S控制所有用电器,可将连接小灯泡左接线柱与电动机右接线柱的导线改接到小灯泡的左接线柱与开关S₁的左接线柱上。

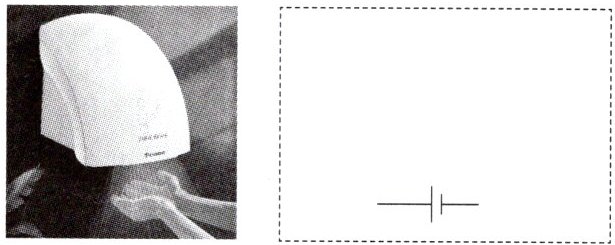

13. 如图所示,很多公共卫生间都安装了自动感应干手器。手处于红外线感应范围内,自动感应开关$S$闭合,电动机开始工作,再闭合温控开关$S_{1}$,才能吹出热风。请在虚线框内补画出该电路的电路图。(加热电阻丝用电阻符号表示)

答案：
如图所示
