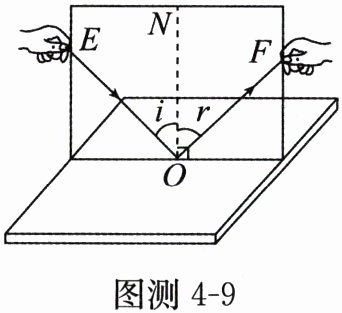

17. 小明利用图测4-9所示的装置探究光反射时的规律。

(1)实验时把一个平面镜放在水平桌面上,再把白色纸板ENF(右侧可绕ON翻折)竖直地立在平面镜上,纸板上的直线ON应垂直于镜面。使一束光贴着纸板沿某一角度射到O点,光在纸板上发生漫(选填“镜面”或“漫”)反射,呈现径迹。光经平面镜反射,沿另一个方向射出。
(2)改变光束入射的角度,多做几次,换用不同颜色的笔记录每次光的径迹。取下纸板,用量角器测量ON两侧的∠i和∠r,是为了探究反射角与入射角的大小关系；根据实验结论可知：当入射光EO与平面镜夹角为50°时,反射角为40°。

答案：
(1)垂直　漫　
(2)探究反射角与入射角的大小关系　40°

18. 探究平面镜成像的特点的实验如图测4-10所示,M为玻璃板的左表面,N为玻璃板的右表面。

(1)在实验过程中,将白纸平铺在水平桌面上,玻璃板竖直立在水平桌面上,然后在白纸上用笔记下玻璃板(选填“蜡烛”或“玻璃板”)的位置。取a、b两支等大的蜡烛,将a放在玻璃板的左侧,将b放在玻璃板的另一侧。在图乙中人眼应沿A(选填“A”“B”“C”或“D”)方向看a的像。
(2)为了判定所成的像是否为虚像,撤去蜡烛b,在原地放一块光屏,人眼应在图乙中沿B(选填“A”“B”“C”或“D”)方向观察光屏。

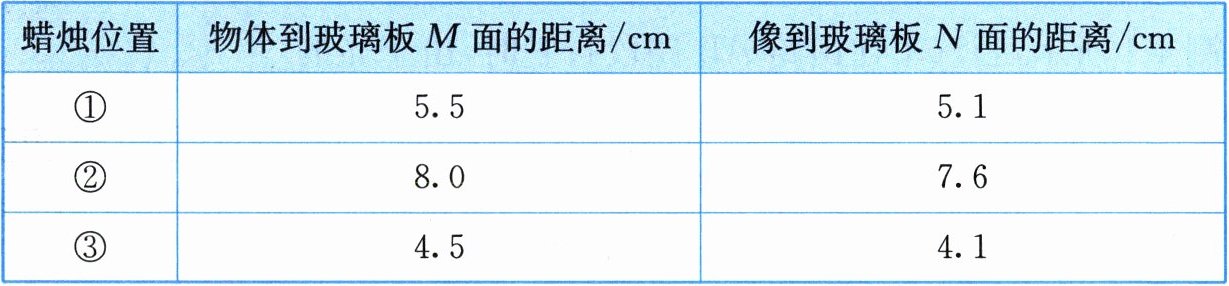

(3)小明同学在白纸上记录蜡烛和玻璃板的位置,他测出了蜡烛a、b的中心到玻璃板的距离,并记录在下表中,他发现像到玻璃板的距离总是比物到玻璃板的距离小,小明在实验操作中对像距(选填“物距”或“像距”)的测量可能是错误的。
|蜡烛位置|物体到玻璃板M面的距离/cm|像到玻璃板N面的距离/cm|
|①|5.5|5.1|
|②|8.0|7.6|
|③|4.5|4.1|

答案：
(1)竖直　玻璃板　A　
(2)B　
(3)像距
