4. 电路与电路图
(1)开关闭合时,电路中就会有电流,这样的电路叫作 通路 ,也叫作 闭合电路 ;开关断开,或电路中某一部分断开时,电路中不再有电流,这样的电路叫作 开路 或 断路 。如果不经过用电器,直接用导线将电源两极连接起来,叫作 电源短路 。电源短路时,由于电路中的电流过大,会损坏电源,严重时会引发火灾。
(2)用 元件符号 代替实物表示电路的图称为 电路图 。

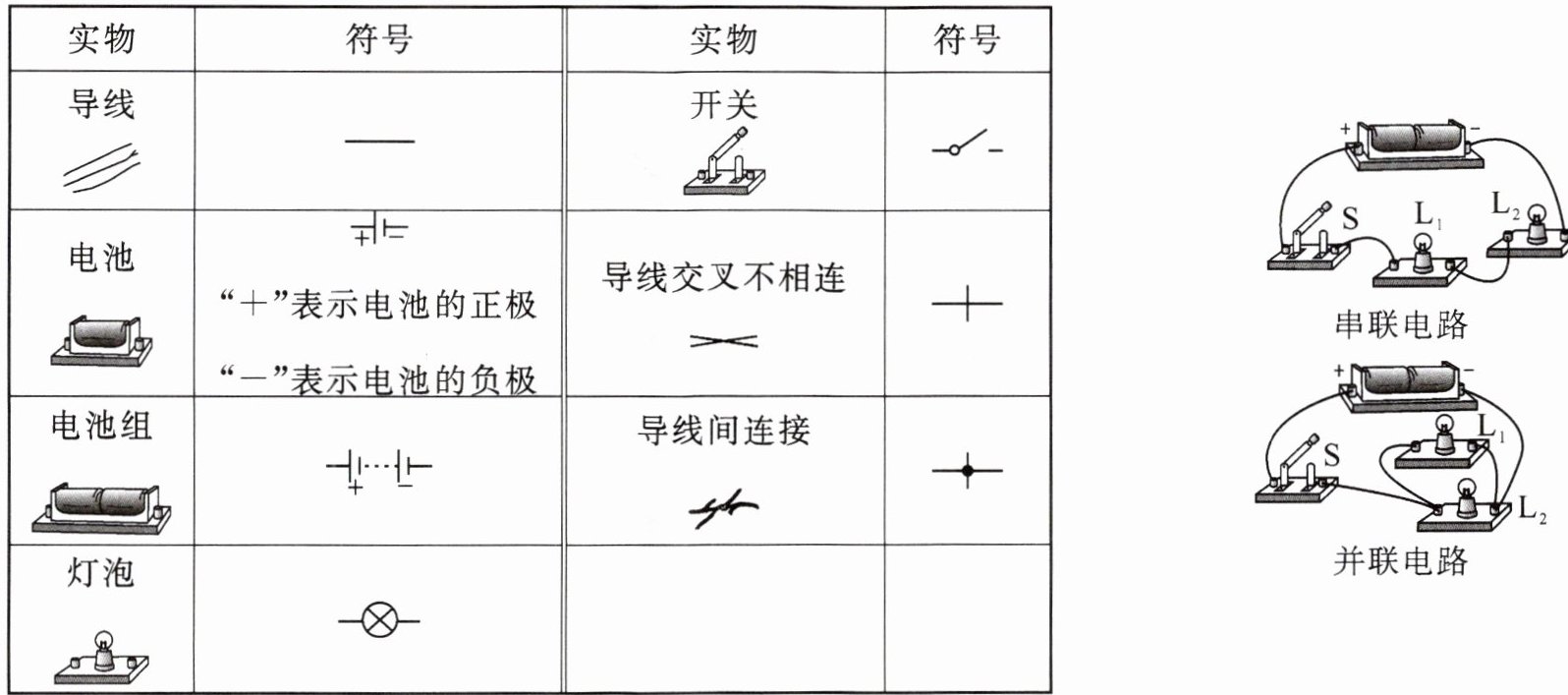

|实物|符号|实物|符号|
|导线|——|开关|——|
|电池|——|导线交叉不相连|——|
|电池组|——|导线间连接|——|
|灯泡|——| | |
串联电路

并联电路
(3)多个用电器连接的方式:电流只有一条通路的连接叫 串联 ;电流有多条通路的连接叫 并联 。在并联电路里,从电源两极到两个分支点的那部分电路叫作 干路 ,两个分支点之间的几条电路叫作 支路 。

答案：
(1)通路；闭合电路；开路；断路；电源短路；
(2)元件符号；电路图；导线符号：——；开关符号：-○-；电池符号：+|=；导线交叉不相连符号：┬（或十字交叉无黑点）；电池组符号：+|…|=；导线间连接符号：┼（或十字交叉有黑点）；灯泡符号：-○-；
(3)串联；并联；干路；支路

5. 电流的测量

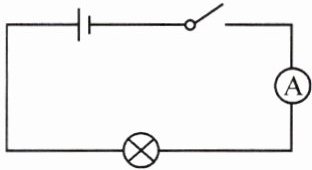

(1)测量电流的仪器是 电流表 。电流表的符号是Ⓐ,电流表的工作原理是电流的 磁效应 ,即电路中的电流越大,磁针的偏转角度就越大。

(2)电流表有两个量程。当使用量程为0~0.6A时,最小刻度所表示的电流为 0.02 A;当使用量程为0~3A时,最小刻度所表示的电流为 0.1 A。在电流表表盘上的同一刻度处,选用0~3A量程对应的电流值是选用0~0.6A量程对应的电流值的 5 倍。
(3)电流表的使用规范:①正确选择 量程 。被测电流不得超过电流表的量程,在不能预先估计被测电流的情况下,可采用大量程“ 试触法 ”选择合适的量程;②电流表必须 串联 在被测电路中;③使 电流 从电流表的“+”接线柱流入,从“-”接线柱流出;④ 不允许 不经过用电器而把电流表直接连到电源的两极,否则因通过的电流过大而损坏电流表。

(4)串、并联电路的电流特点
①串联电路中电流 处处相等 。表达式为 $I= I_{1}= I_{2}=… =I_{n}$ 。
②并联电路中 干路电流 等于各支路电流 之和 。表达式为 $I= I_{1}+I_{2}+…+I_{n}$ 。

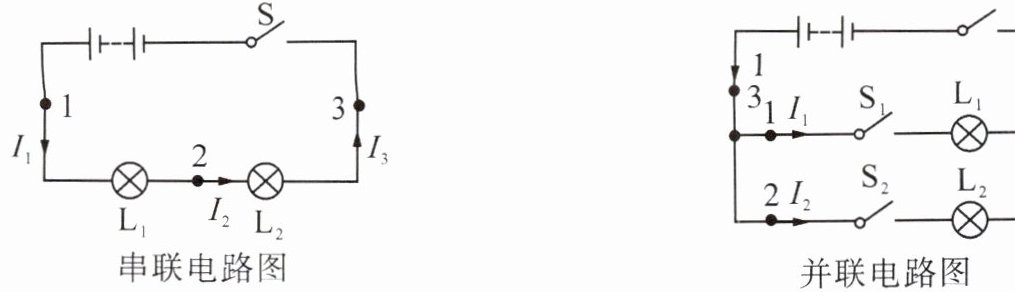

串联电路图
并联电路图

答案：
(1) 电流表；磁效应
(2) 0.02；0.1；5
(3) 量程；试触法；串联；电流；不允许
(4) 处处相等；干路电流；等于各支路电流之和
