3. 变阻器
(1) 电阻器 (也称电阻)是具有 一定阻值 的元件,电阻器的符号是:▭,常用于 控制 电路中的电流大小。
(2) 变阻器 是可以 改变 电阻值的电阻器,常用于 改变 电路中的电流大小。常用变阻器就是靠改变接入电路的电阻丝的 有效长度 来改变电阻大小的。如实验室常用的 滑动变阻器 和日常生活中的 旋钮型变阻器 。

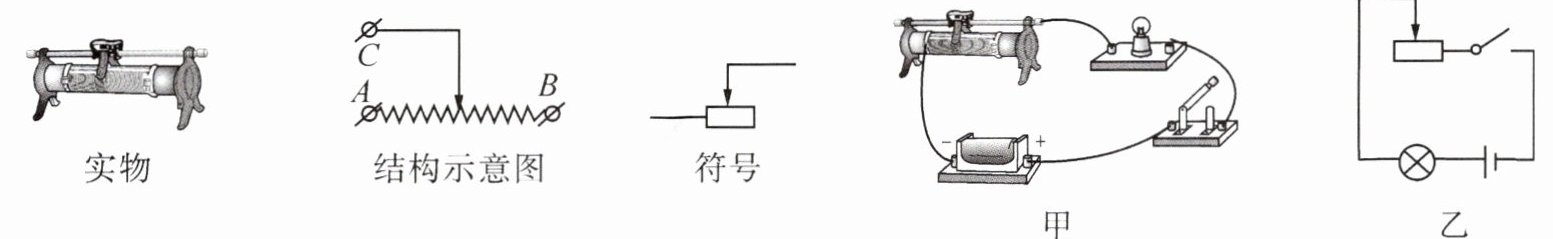

实物
结构示意图
符号
甲
乙
(3)滑动变阻器的铭牌:“电阻值”表示该变阻器的 最大电阻 ,“电流值”表示该变阻器 允许通过的最大电流 。例如:“200Ω 5A”,表示该滑动变阻器的最大电阻是200欧,允许通过的最大电流是5安。
(4)滑动变阻器接入电路时要 上、下各取一个 接线柱,变化的关键是看“下”接线柱,滑片跟“下”接线柱 靠近 时,电阻 变小 ;反之,电阻变大。
(5) 敏感电阻 是指电阻会因温度、光照、压力等环境因素变化而变化的电阻器。其种类分别有热敏电阻、光敏电阻、气敏电阻、力敏电阻等。
(1) 电阻器 (也称电阻)是具有 一定阻值 的元件,电阻器的符号是:▭,常用于 控制 电路中的电流大小。
(2) 变阻器 是可以 改变 电阻值的电阻器,常用于 改变 电路中的电流大小。常用变阻器就是靠改变接入电路的电阻丝的 有效长度 来改变电阻大小的。如实验室常用的 滑动变阻器 和日常生活中的 旋钮型变阻器 。
实物
结构示意图
符号
甲
乙
(3)滑动变阻器的铭牌:“电阻值”表示该变阻器的 最大电阻 ,“电流值”表示该变阻器 允许通过的最大电流 。例如:“200Ω 5A”,表示该滑动变阻器的最大电阻是200欧,允许通过的最大电流是5安。
(4)滑动变阻器接入电路时要 上、下各取一个 接线柱,变化的关键是看“下”接线柱,滑片跟“下”接线柱 靠近 时,电阻 变小 ;反之,电阻变大。
(5) 敏感电阻 是指电阻会因温度、光照、压力等环境因素变化而变化的电阻器。其种类分别有热敏电阻、光敏电阻、气敏电阻、力敏电阻等。
答案：
（1）一定阻值；▭；控制 （2）改变；改变；有效长度；滑动变阻器；旋钮型变阻器 （3）最大电阻；允许通过的最大电流 （4）上、下各取一个；靠近；变小 （5）敏感电阻
1. 电路的动力源
(1)电源能够提供 电压 。在通路中,电压能够推动电荷定向移动形成电流。
(2)电压用字母 $U$ 表示。它的单位是 伏特 ,简称伏,符号为 $V$ ;更大的单位是千伏(kV),更小的单位是毫伏(mV)和微伏($\mu V$)。$1kV= 10^{3}V$;$1V= 10^{3}mV$;$1mV= 10^{3}\mu V$。
(3)一节普通干电池、纽扣电池的电压为 1.5 V;一只蓄电池的电压为 2 V;家庭照明电路的电压为 220 V;一般情况下,对人体安全的电压 $\leq36$ V。
(1)电源能够提供 电压 。在通路中,电压能够推动电荷定向移动形成电流。
(2)电压用字母 $U$ 表示。它的单位是 伏特 ,简称伏,符号为 $V$ ;更大的单位是千伏(kV),更小的单位是毫伏(mV)和微伏($\mu V$)。$1kV= 10^{3}V$;$1V= 10^{3}mV$;$1mV= 10^{3}\mu V$。
(3)一节普通干电池、纽扣电池的电压为 1.5 V;一只蓄电池的电压为 2 V;家庭照明电路的电压为 220 V;一般情况下,对人体安全的电压 $\leq36$ V。
答案：
(1)电压；
(2)U；伏特；V；10³；10³；10³；
(3)1.5；2；220；≤36
(1)电压；
(2)U；伏特；V；10³；10³；10³；
(3)1.5；2；220；≤36
2. 电压的测量

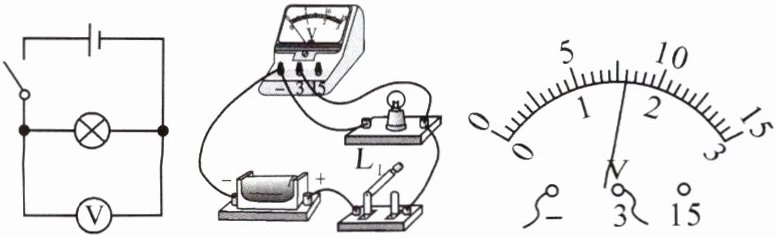

(1)测量电压的仪表是 电压表 ,其符号是Ⓥ。
(2)电压表有两个量程。当使用量程为0~3V时,最小刻度所表示的电压为 0.1 V;当使用量程为0~15V时,最小刻度所表示的电压为 0.5 V。在电压表表盘上的同一刻度处,选用0~15V量程对应的电压值是选用0~3V量程对应的电压值的 5 倍。
(3)电压表的使用规范:①正确选择电压表的 量程 ;②测量某一部分电路的电压时,必须把电压表与这部分电路 并联 ;③把电压表的“+”接线柱接在与电源 正极 相连的那端,“-”接线柱接在与电源 负极 相连的那端。(注:电压表 可以 直接连在电源的两端,测量电源的电压)
(4)串、并联电路的电压特点
①串联电路中, 总电压 等于各用电器两端的电压 之和 。表达式为: $U= U_{1}+U_{2}+…+U_{n}$ 。
②并联电路中,各支路两端电压都 相等 ,且等于 干路上 的电压。表达式为: $U= U_{1}= U_{2}=… =U_{n}$ 。
(1)测量电压的仪表是 电压表 ,其符号是Ⓥ。
(2)电压表有两个量程。当使用量程为0~3V时,最小刻度所表示的电压为 0.1 V;当使用量程为0~15V时,最小刻度所表示的电压为 0.5 V。在电压表表盘上的同一刻度处,选用0~15V量程对应的电压值是选用0~3V量程对应的电压值的 5 倍。
(3)电压表的使用规范:①正确选择电压表的 量程 ;②测量某一部分电路的电压时,必须把电压表与这部分电路 并联 ;③把电压表的“+”接线柱接在与电源 正极 相连的那端,“-”接线柱接在与电源 负极 相连的那端。(注:电压表 可以 直接连在电源的两端,测量电源的电压)
(4)串、并联电路的电压特点
①串联电路中, 总电压 等于各用电器两端的电压 之和 。表达式为: $U= U_{1}+U_{2}+…+U_{n}$ 。
②并联电路中,各支路两端电压都 相等 ,且等于 干路上 的电压。表达式为: $U= U_{1}= U_{2}=… =U_{n}$ 。
答案：
(1)电压表；Ⓥ
(2)0.1；0.5；5
(3)量程；并联；“+”；正极；“-”；负极；可以
(4)①总电压；之和；$U=U_{1}+U_{2}+…+U_{n}$
②相等；电源（或干路）；$U=U_{1}=U_{2}=…=U_{n}$
(1)电压表；Ⓥ
(2)0.1；0.5；5
(3)量程；并联；“+”；正极；“-”；负极；可以
(4)①总电压；之和；$U=U_{1}+U_{2}+…+U_{n}$
②相等；电源（或干路）；$U=U_{1}=U_{2}=…=U_{n}$
