12. 小华在“探究电流与电阻的关系”实验中:

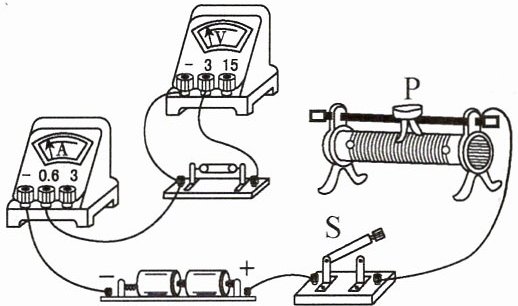

(1)按要求将如图所示的实物图连接完整,要求:滑片P向右滑时滑动变阻器接入电路的电阻变大。
(2)小华用三只阻值分别为15Ω、10Ω和5Ω的电阻探究“电流与电阻关系”的过程中,将15Ω电阻换成10Ω时,应在闭合电路后,将滑片向左移动,其目的是控制电阻两端的电压不变。

答案：
(1)如图所示　
(2)左　控制电阻两端的电压不变 提示:
(1)要使滑片P向右滑时滑动变阻器接入电路的电阻变大，应将滑动变阻器左下接线柱连入电路中。
(2)将定值电阻由15Ω改接成10Ω时，电阻减小，其分得的电压减小，为保持电阻两端的电压不变，应减小滑动变阻器连入电路中的电阻，故滑片应向左端移动。

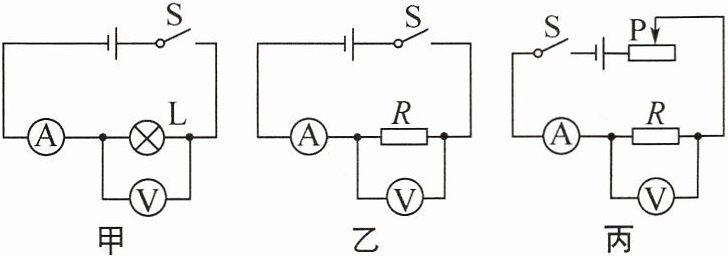

13. 在探究“电流与电压的关系”实验中,同学们设计了如下三种电路:
(1)甲同学认为图乙电路比图甲电路好,理由是小灯泡的阻值会随温度变化。乙同学认为图丙电路比图乙电路更好,理由是图丙电路便于多次实验。

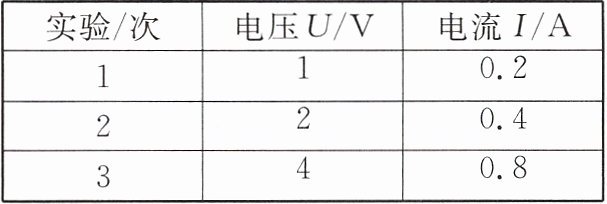

(2)乙同学利用图丙电路(其中电阻R= 5Ω)完成了本实验,测得数据如下表:
| 实验/次 | 电压U/V | 电流I/A |
| 1 | 1 | 0.2 |
| 2 | 2 | 0.4 |
| 3 | 4 | 0.8 |
分析表格数据,可得出的结论是电阻不变时，电流与电压成正比。
(3)实验操作过程中,丙同学发现滑动变阻器损坏,但经过思考后利用图乙电路最终也完成了多次实验,该同学的做法是改变电源电压，进行多次实验。

答案：
(1)小灯泡的阻值会随温度变化
(2)电阻不变时，电流与电压成正比　
(3)改变电源电压，进行多次实验 提示:
(3)图乙电路在不改变电阻的情况下要完成实验，只能直接改变电源电压,进行多次实验.

14.(2024·淮安中考)小明用阻值为5Ω、10Ω、20Ω的三个定值电阻探究电流与电阻的关系,电源电压为3V且保持不变。

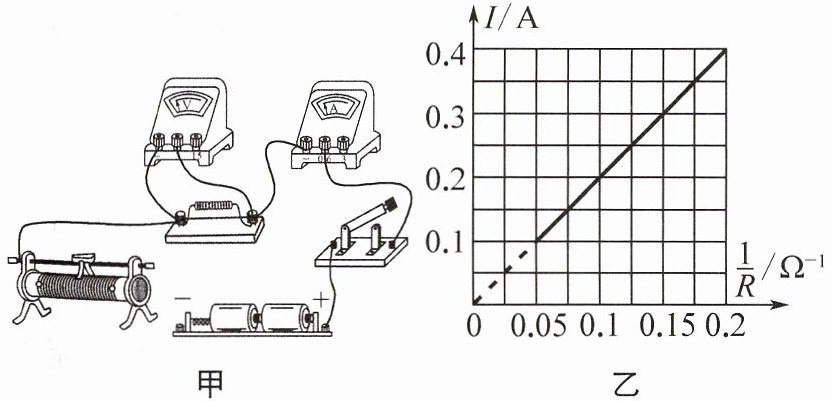

(1)用笔画线代替导线,将图甲中电路连接完整(要求滑动变阻器的滑片向右滑动时电流表的示数变大)。如图所示
(2)连接电路时,开关应处于断开状态。
(3)将5Ω的定值电阻接入电路,闭合开关,电流表无示数,电压表有示数,电路出现的故障是定值电阻断路。
(4)根据实验数据描绘电流与电阻的倒数关系图像,如图乙所示。由图像可知,电阻R两端的电压为2V。得出的结论是:电压一定时,电流与电阻成反比。
(5)本实验中滑动变阻器的作用是保持定值电阻两端的电压不变。分析实验数据可知,本实验所选用的滑动变阻器的最大阻值应不小于10Ω。

答案：
(1)如图所示　
(2)断开　
(3)定值电阻断路　
(4)2　反　
(5)保持定值电阻两端的电压不变　10 提示:
(3)将5Ω的定值电阻接入电路,闭合开关,电流表无示数,则电路断路,电压表有示数,则电压表和电源接通,故障是定值电阻断路。
(4)当I = 0.4A时，$\frac{1}{R}$ = 0.2Ω⁻¹，得 R = Ω,U = IR = 0A×5Ω = 2V。
(5)滑动变阻器保护电路和保持定值电阻两端的电压不变的作用;R变最大 = $\frac{U变}{I小}$ = $\frac{3V - 2V}{0.1A}$ = 10Ω，故R变的最大阻值应不小于10Ω。
