《2025年小题狂做九年级物理全一册苏科版提优版》

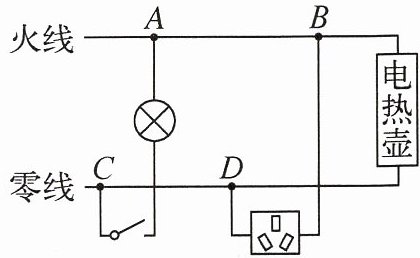

7.(2024·扬州模拟)如图所示是某同学家中的部分电路,开始时各部分工作正常,将电饭煲的插头插入电源的三孔插座后,正在烧水的电热壶突然不能工作、灯泡也熄灭了,拔出电饭煲的插头,电热壶仍不能工作,把测电笔分别插入插座的左、右孔,氖管均发光。下列说法正确的是(D)

A.和灯泡连接的开关接法正确
B.一定是B、D两点间经电热壶所在的电路部分出现短路
C.C、D两点间零线断路
D.入户零线至C点间导线断路

答案： D 提示:开关应接在火线和灯泡之间才符合安全用电原则。电热壶突然不能工作、灯泡也熄灭了，表明干路中出现断路，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光，故障是零线断路，故是入户零线至C点间的导线断路。如果电热壶所在支路短路，氖管不会发光。

8. 小冰家的电能表标有“220 V 10(20)A”,家中正使用着一台100 W的电冰箱、两盏40 W的日光灯。当小冰将一个60 W台灯的插头插进插座时,台灯不亮,干路中的空气开关“跳闸”。发生这种现象的原因可能是(B)
A.日光灯断路
B.台灯插头处短路
C.电冰箱断路
D.用电器的总功率过大

答案： B 提示:由电能表上的参数可得，电路中允许的最大功率P=UI=220V×20A=4400W；而家中使用的用电器的总功率为100W+2×40W+60W=240W，远小于允许的最大功率，故空气开关跳闸不是因为功率过大，而是由于短路引起，故障是台灯插头处短路。

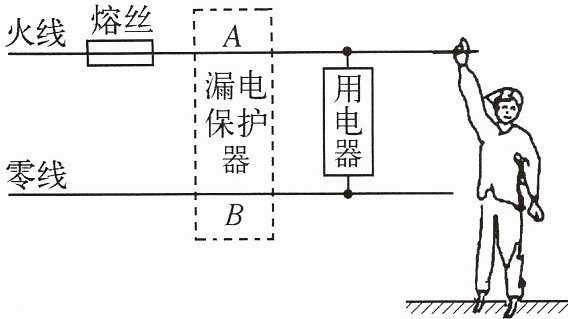

9. 如图所示,用电器接在电压为220 V的电源上,消耗的电功率是1100 W,电路中还有额定电流为10 A的熔丝及漏电保护器(在图中虚线框内,未画出)。则：

(1)该用电器单独接入电路中,通过熔丝的电流为5A。
(2)一个潮湿的人(电阻约为8.8 kΩ)赤脚站在地上,手不小心接触了火线,此时通过人体的电流为0.025A,熔丝不会(填“会”或“不会”)熔断；此时漏电保护器检测到通过A、B两处的电流Iₐ＞Iᵦ(填“＞”“＜”或“=”),从而切断电路,保护人身安全。
(3)若一个干燥的人站在绝缘物上,双手分别接触零线和火线,此时漏电保护器不会(填“会”或“不会”)切断电路。

答案： （1）5 （2）0.025 不会 ＞ （3）不会提示:
(1)I=P/U=1100W/220V=5A。
(2)I人=U/R人=220V/8.8×10³Ω=0.025A，I总=I+I人=5A+0.025A=5.025A，因人触电时干路的电流未达到熔丝的额定电流，熔丝不会熔断，对人体起保护作用的是漏电保护器。因火线、人体、大地构成回路后，所产生的电流将不通过零线，此时通过A点的电流大于通过B点的电流，漏电保护器会迅速切断电路，起到保护作用。
(3)双手分别接触零线和火线，即双线触电，站在绝缘物上的人体不与大地连通，而是并联在电路中，此时A、B处电流相等，漏电保护器不会切断电路。

10. 小刚和小红通过实验探究“220 V 60 W”和“220 V 15 W”的白炽灯接到电路中哪个更亮。小刚的实验结论是“220 V 60 W”灯泡更亮,小红却得出了与小刚相反的结论。

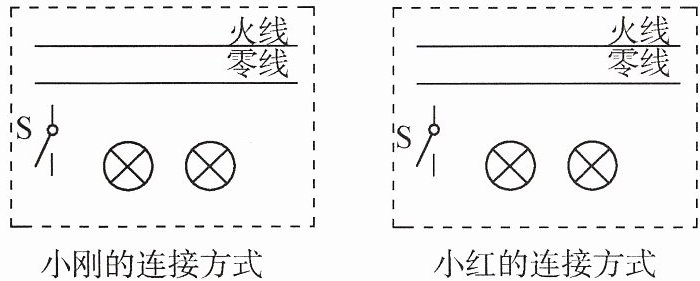

(1)他们是怎样把两个灯泡接在照明电路中的？请完成下面虚线框内的电路连接。

(2)请说出小刚或小红实验结论成立的条件,并说明理由。

答案：
（1）小刚:并联 小红:串联
　　
（2）小刚的连接:两灯泡并联，灯泡都能在额定电压下正常发光，即60W灯泡更亮。 小红的连接:两灯泡串联，通过两灯泡的电流相等。经计算，60W灯泡的电阻小于15W灯泡的电阻，根据P=I²R可知15W灯泡的实际功率较大，即15W的灯泡更亮。
