《2025年通城学典课时作业本八年级科学上册浙教版》

11. 如图甲所示,电源电压恒为6 V,R为热敏电阻,其阻值随温度的变化关系如图乙所示,R₀是阻值为10 Ω的定值电阻,闭合开关S,下列说法错误的是 (D)
A.图甲中的R₀有保护电路的作用
B.温度升高时,电压表的示数会变小
C.温度为40℃时,电流表的示数为0.2 A
D.温度降低时,电压表与电流表示数的比值变小

答案： D解析:由图甲可知,热敏电阻R与R₀串联，当热敏电阻随温度的升高而阻值过小时,电路中的总电阻R_{总}=R+R₀不会过小，因此R₀起到保护电路的作用，故A正确;由图乙可知,当温度升高时,R会变小,根据串联电路的分压特点可知，热敏电阻R两端的电压会变小,即电压表示数会变小，故B正确;由图乙可知,温度为40℃时,热敏电阻的阻值R=20Ω,由串联电路电流规律及欧姆定律可得，电流表的示数即电路中的电流I=U/(R+R₀)=6V/(20Ω+10Ω)=0.2A,故C正确;由图甲可知,电压表测R两端的电压，电流表测电路电流，由串联电路电流规律及欧姆定律可知，电压表与电流表示数的比值等于热敏电阻的阻值，当温度降低时，由图乙可知，热敏电阻的阻值变大，即电压表与电流表示数的比值变大，故D错误。

12. 水是生命之源,爱护水资源越来越受到人们的重视。下列做法不符合"节约用水"理念的是 (D)
A.用淘米或洗菜的水浇花、冲厕所
B.用喷灌、滴灌的方法浇灌农田和园林
C.用水后,立即关闭水龙头
D.为节约用水,用工业废水直接浇灌农田

答案： D

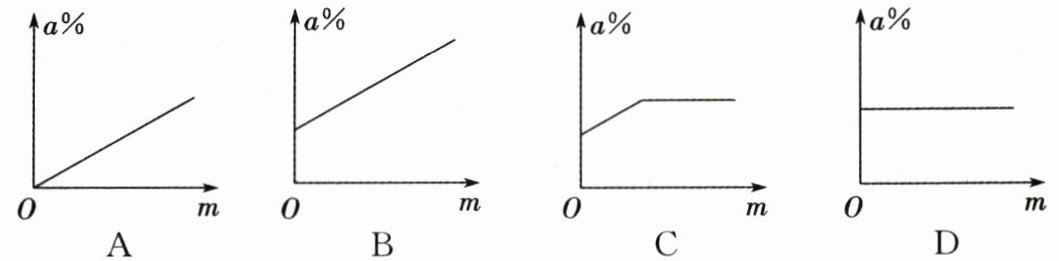

13. 在一定温度下,向一定量的不饱和食盐溶液中逐渐加入食盐固体,并搅拌,在此过程中,溶液里溶质质量分数(a%)随加入溶质质量(m)的变化关系如图所示,其中正确的是 (C)

A B C D

答案： C

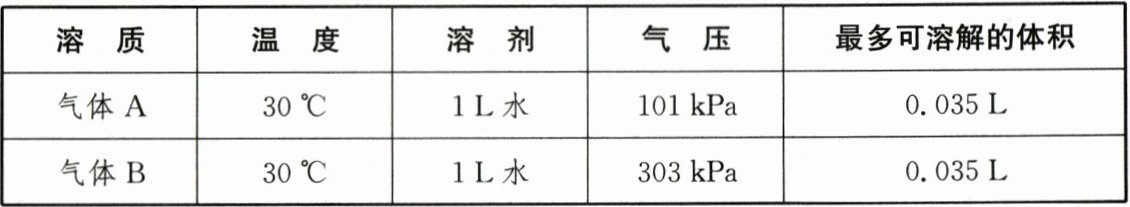

14. 气体的溶解度(S)是指在一定温度和压强下,某气体在1体积水里达到饱和状态时所溶解的体积。如表所示为A、B两种气体溶解于水中的相关数据:
| 溶 质 | 温 度 | 溶 剂 | 气 压 | 最多可溶解的体积 |
| 气体A | 30℃ | 1 L水 | 101 kPa | 0.035 L |
| 气体B | 30℃ | 1 L水 | 303 kPa | 0.035 L |

则在气压为202 kPa、温度为30℃时,A、B两种气体的溶解度大小关系是 (A)
A.Sₐ ＞ Sᵦ
B.Sₐ = Sᵦ
C.Sₐ ＜ Sᵦ
D.无法比较

答案： A

15. 如图甲所示,闭合开关,在滑动变阻器的滑片从一端向另一端移动的过程中,两电压表的示数随电流表的示数变化如图乙中AC、BC两图线所示。下列说法错误的是 ( B )
A.定值电阻R₀的阻值为3 Ω
B.电源的电压为7.5 V
C.变阻器的最大阻值为12 Ω
D.电阻r的阻值为1 Ω

答案： B解析:由图甲可知,电阻R₀、滑动变阻器R和电阻r串联,电压表V₁测量R₀和R两端的总电压,电压表V₂测量R₀两端的电压，随着滑动变阻器的滑片从右端移到左端,电路中的总电阻减小，根据欧姆定律可知，电路中电流变大,即电流表示数变大，根据欧姆定律可知，定值电阻R₀两端电压变大,即电压表V₂示数变大，所以图乙中的AC是电压表V₂的示数随电流表示数变化的图线，图乙中的BC是电压表V₁的示数随电流表示数变化的图线。当滑动变阻器的滑片在最右端时，R接入电路的电阻最大，电路中的电流最小，由图乙可知,I_{最小}=0.5A,U₀=1.5V,U_{1大}=7.5V,根据串联电路的电压特点可知,U_{滑大}=U_{1大}-U₀=7.5V-1.5V=6V,根据I=U/R可得,R₀=U₀/I_{最小}=1.5V/0.5A=3Ω,故A正确;R_{滑大}=U_{滑大}/I_{最小}=6V/0.5A=12Ω,故C 正确;根据I=U/R和串联电路的电阻特点可得，当滑动变阻器的滑片在最右端时,电源电压U=I_{最小}(R₀+R_{滑大}+r)=0.5A×(3Ω+12Ω+r)　①,当滑动变阻器的滑片在最左端时,R接入电路的电阻为零，电路中的电流最大，由图乙可知,I_{最大}=2.0A,则电源电压U=I_{最大}(R₀+r)=2.0A×(3Ω+r)　②,联立①②可得,r=1Ω,U=8V,故B错误、D正确。
