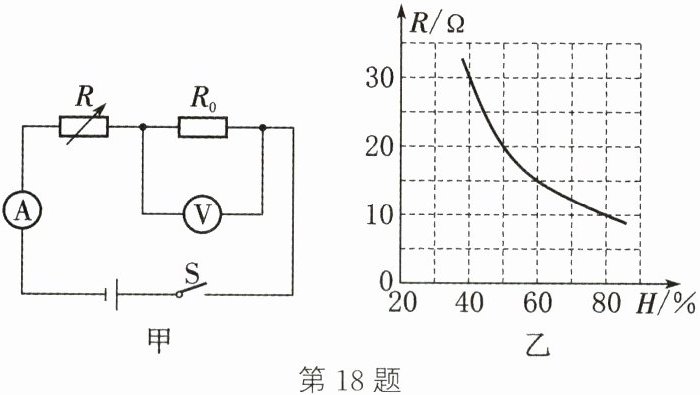

18. 小科设计了如图甲所示的电路,将湿敏电阻R固定在叶片上,来检测植物叶片含水量的变化(图中叶片未画出)。已知湿敏电阻R的阻值随叶片含水量H的变化关系如图乙所示。电源电压恒为6V,定值电阻R₀的阻值为30Ω。
(1)由图乙可知,随着湿度H变大,湿敏电阻R的阻值变小(填"变大""变小"或"不变")。
(2)闭合开关S,当植物叶片含水量变低时,电压表示数变小(填"变大""变小"或"不变")。
(3)当电压表的示数为4V时,植物叶片的含水量为60%。

答案：
(1)变小　
(2)变小　
(3)60%

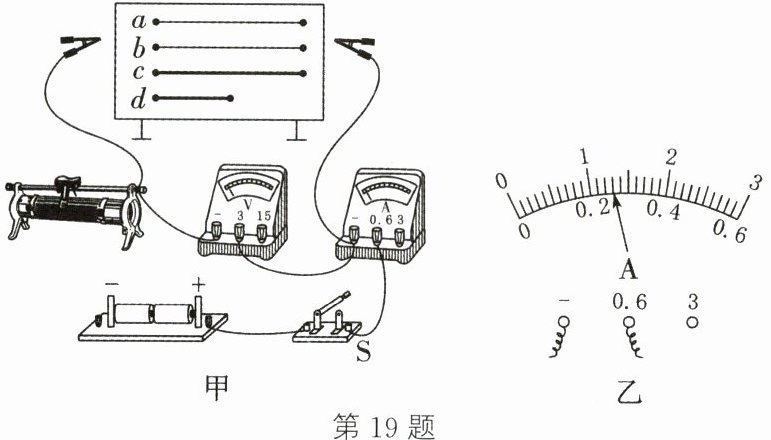

19. 图甲是研究"影响导体电阻大小的因素"的实验装置。实验中用四根电阻丝作被测导体,将电阻丝两端接入电路后(实验用两节新干电池作电源),通过调节滑动变阻器,保持电阻丝两端电压相同,进行测量并记录,数据如表。

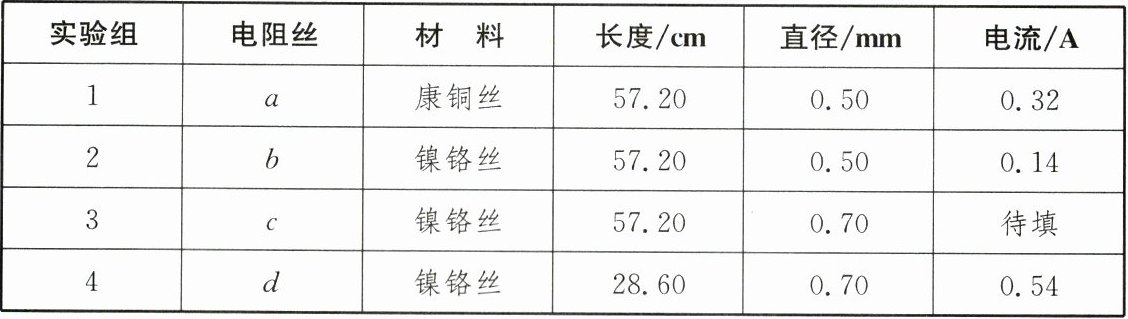

|实验组|电阻丝|材料|长度/cm|直径/mm|电流/A|
|1|a|康铜丝|57.20|0.50|0.32|
|2|b|镍铬丝|57.20|0.50|0.14|
|3|c|镍铬丝|57.20|0.70|待填|
|4|d|镍铬丝|28.60|0.70|0.54|

请回答：
(1)用笔画线代替导线将电路补充完整(要求：滑片向左移时,电流表示数变大)。
(2)将电阻丝c的两端接入电路,闭合开关S后,观察到电压表示数为3.0V,电流表示数为0,该电路只有一处故障,可能是______。
(3)排除(2)的故障后,闭合开关后,电流表指针位置如图乙所示,其示数为______A。
(4)在最近几年,我国城乡许多地区进行输电线路的改造,将原来细的铝质输电线换成较粗的铝质输电线。结合本实验的研究,选择______两个实验组可以解释该操作的目的。

答案：

(1)如图所示　
(2)电阻丝c断路　
(3)0.26　
(4)2、3
