《2025年教材课本物理选择性必修第二册教科版》

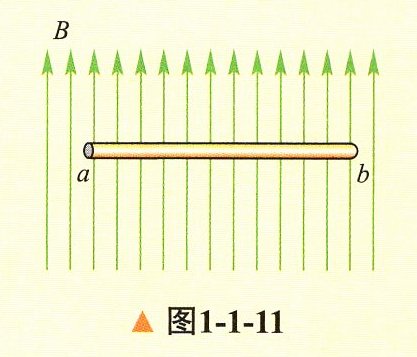

1. 如图1-1-11所示，有一条与磁场方向垂直、长度为2m的通电直导线ab，导线ab

中的电流方向由a向b，试判断ab受到的安培力的方向。

答案：

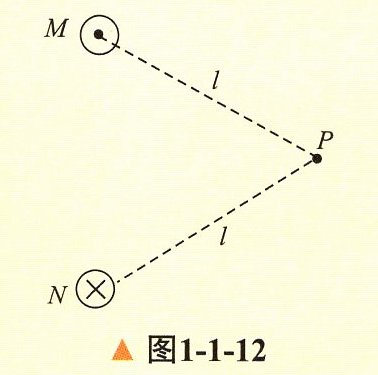

2. 如图1-1-12所示，两根垂直纸面且相互平行放置的直导线M和N，通有大小相等、

方向相反的电流I。对于在纸面上与M、N导线距离都等于/的点P，电流在该点产生的磁场

方向如何？说说理由。M导线受到的安培力方向又怎样？

答案：

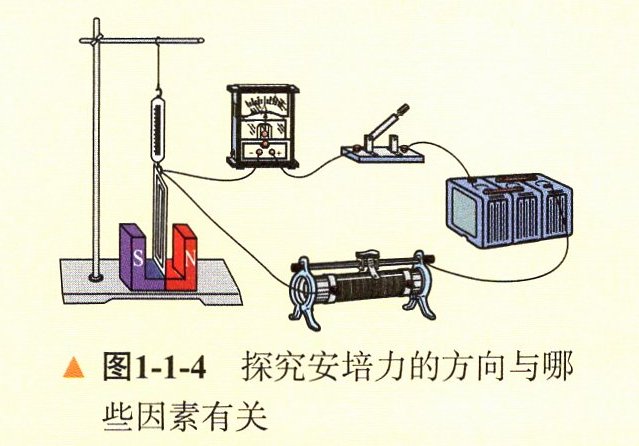

3.在图1-1-4的实验装置中，线框平面与磁场方向垂直，线图底边受到的安培力方向竖

直向上，大小为Foo

（1）保持其他条件不变，只是将磁铁以过它中心的竖直线为轴转30°角，线圈底边所受

的安培力的方向是否仍为竖直向上？大小等于多少？

（2）保持其他条件不变，使磁铁S极一边（左边）稍稍抬高一点，而N极一边（右边）

仍与铁架台底部接触，则线圈底边所受的安培力的方向是否仍竖直向上？大小是否变化?

答案：

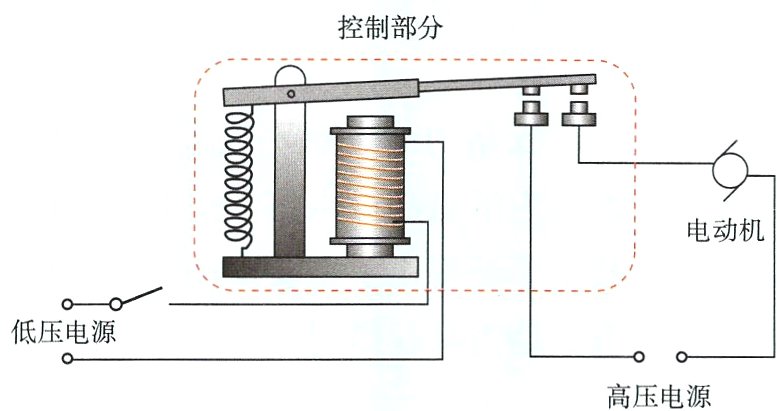

图1−1−13是一个利用电磁继电器进行控制的电路，其高压工作电路的通断由低压电路的通断来控制，这种设计有利于安全操作。请你利用电磁继电器设计并安装一个自动控制电路。

▲图1−1−13

答案：
