《2025年教材课本物理选择性必修第二册教科版》

拓展 如果用交流电压表测量该发电机两端的电压，交流电压表刻度盘上的示数

是多少?

我们中学实验室使用的交流电压表（或交流电流表）都是由磁电系测量机构

与整流电路组合而成的整流式仪表，它所指示的是交流电压（或交流电流）的平均值，而在工程技术中通常需要测量交流电压或电流

的有效值，为了满足这一需要，多用表交流电压（或

电流）的标度尺是按正弦交流电压或电流的有效值来

标刻的。因此，这个交流电压表的示数是220V。

答案：

1. 我国交流电的周期和频率是多少？1s内电流的方向改变多少次？

答案：

2. 关于交变电流，下列说法正确的是(　　)

A. 电气设备上，标示的交流电的电压与电流的值都是有效值
B. 用交流电流表和交流电压表对交流电测量时，其读数是交流电的有效值
C. 交流电的周期和频率互为倒数关系
D. 跟交流电有相同热效应的恒定电流的值是交流电的有效值

答案：

3. 有一个电热器，工作时的电阻为100Ω，接在电压为u = 10$\sqrt{2}$sinωtV的交流电源的两端，该电热器消耗的电功率是多少？

答案：

4. 一根电阻丝接入100V的直流电，1h内产生的热量为Q，同样的电阻丝接入正弦交流电路中，2h内产生的热量也是Q，则该交流电电压的峰值为(　　)

A. 141.4V　　　　
　B. 100V
C. 70.7V　　　　
　D. 282.8V

答案：

5. 有一电容器能耐压180V，能否接在180V的交流电路上？为什么？

答案：

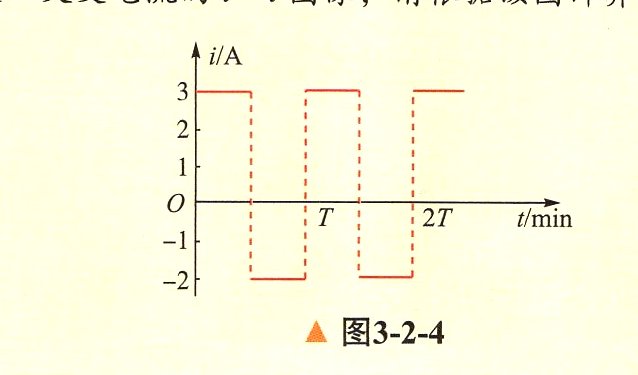

6. 图3−2−4是某一交变电流的i - t图像，请根据该图计算出这一交变电流的有效值。

答案：
