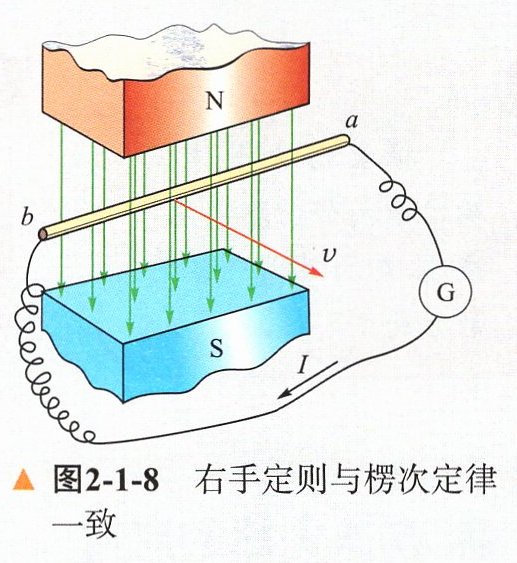

问题2　在图2−1−8中，导体ab与电流表用导线连接成闭合回路，ab沿图示方向运动，请用楞次定律判定导体ab中的感应电流方向。
分析　把导体ab与电流表及导线组成的闭合导体回路作为研究对象，明确穿过该回路的原磁场方向以及穿过它的磁通量是增加还是减少，就可以运用楞次定律判定感应电流的方向。
解　穿过该闭合回路的原磁场方向向下，且磁通量逐渐减少。根据楞次定律判定，穿过该回路的感应电流的磁场方向向下，用安培定则判定该回路中感应电流方向为顺时针方向(俯视)，即导体ab中感应电流的方向为从b到a。
拓展　用楞次定律所得的结果与用右手定则判定导体ab中感应电流的方向一致，说明右手定则与楞次定律并无矛盾。一般来说，当闭合回路中有部分导体在做切割磁感线的运动时，也可以运用楞次定律判定感应电流的方向，但可能运用右手定则更为简便。

答案：

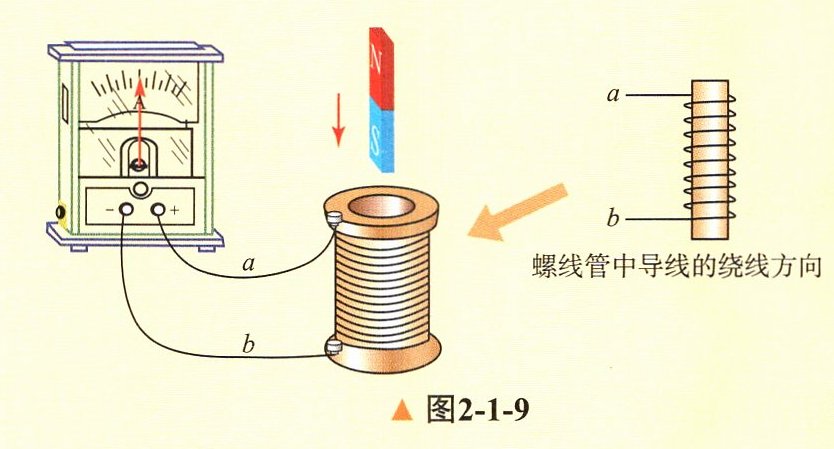

1. 如图2−1−9所示，将条形磁铁插入螺线管中，回路中产生了感应电流，使电流表指针偏转，试判断电流表指针的偏转方向。

答案：

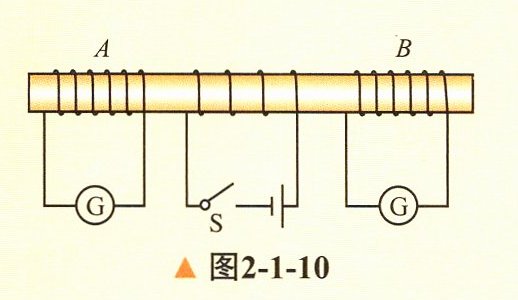

2. 如图2−1−10所示，当S接通或断开时，线圈A、B中分别产生了什么方向的感应电流？

答案：

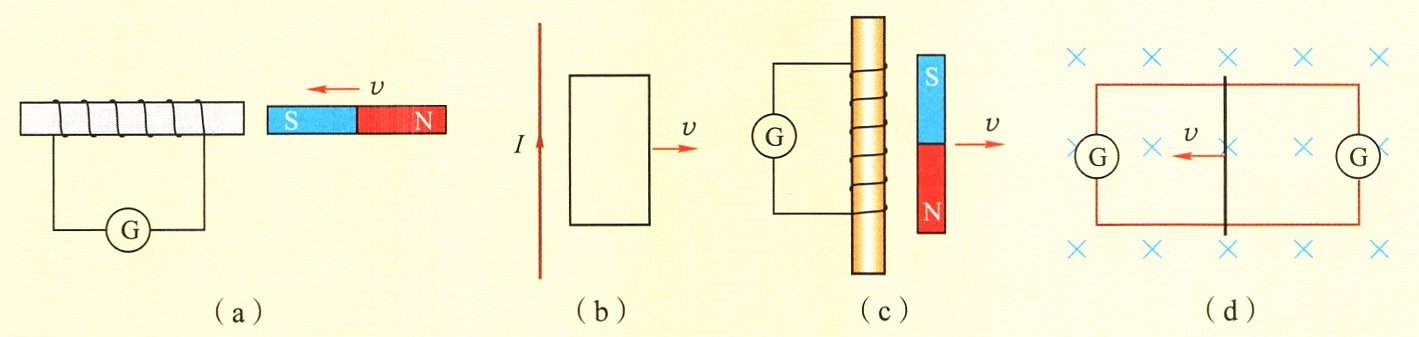

3.判断如图2-1-11所示的各种情况下线圈内感应电流的方向。

答案：

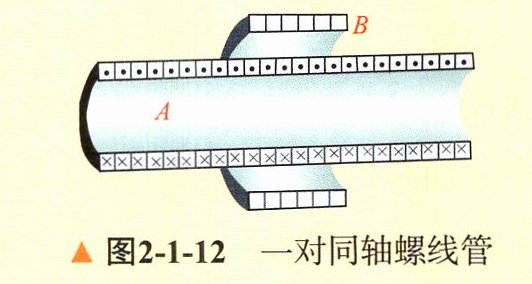

4. 图2−1−12表示一对同轴螺线管，图中线圈A中的电流方向用“.”和“×”表示，请画出两条线圈A磁场的磁感线，再分析如果线圈A中的电流增大或减小，则线圈B中的感应电流分别为什么方向(用“.”或“×”表示)。

答案：

5. 在线框附近放置一根与其共面的长直通电导线，电流方向如图2−1−13所示。当线圈中产生顺时针方向的感应电流(垂直纸面向里看)时，导线中的电流如何变化？

答案：
