《2025年通城学典活页检测八年级物理下册沪科版》

7. 在如图所示的杠杆中，O是_______，若F₁是动力，则F₂是_______，动力臂是_______，阻力臂是_______。
　　　　　　　　　　　　

答案： 支点 阻力 OB OA

8. ★超市里的手推车如图所示,某顾客推着空车前进时,当前轮遇到障碍物A时,顾客向下按扶把，这时手推车可看成杠杆，支点是_______点;当后轮遇到障碍物A时,顾客向上提扶把，这时支点是_______点。


答案： C B

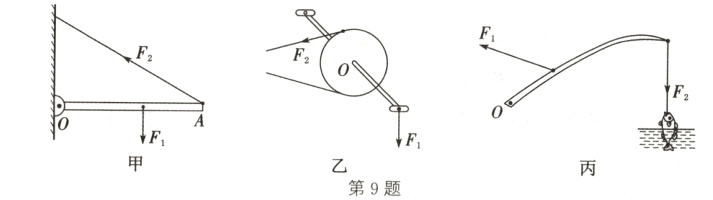

9.(15分)作出图甲、乙、丙中各杠杆的动力臂l₁与阻力臂l₂。
　　　　　　

答案：
如图所示

10. ★(5分)(成都中考)深蹲运动是靠腿部肌肉收缩产生动力,克服人体上部的重力G,从而达到锻炼目的的(如图甲)。图乙是将人体抽象为杠杆的示意图,O为支点,请在图乙中画出G的示意图及其力臂l(A点为人体上部的重心)。
　　　　　　　　

答案：
如图所示

11.(4分)(扬州二模)如图甲所示为一种新式的下开式玻璃窗,通风效果更好。图乙为该窗户的示意图,B为转轴,O为窗扇的重心,请画出窗扇的重力的示意图及其力臂。
　　　　　　　　

答案：
如图所示

12. ★(4分)如图所示,杠杆此时处于平衡状态,画出力臂l₁对应的力F₁的示意图。
　　　　　　　　　　

答案：
如图所示

13.(6分)如图所示为吊车起吊货物的工作示意图,请在图中画出动力、阻力和阻力臂。
　　　　　　　　　　

答案：
如图所示
