《2024年课课练江苏八年级物理上册苏科版》

6. 李阳需要一个焦距小于$6cm$的凸透镜,他在实验室对A、B、C三个凸透镜进行实验,保持烛焰与凸透镜的距离为$12cm$,实验结果记录在表格中。请你帮他选择,凸透镜______是李阳所需要的。
|凸透镜|像的性质|
| A | 正立 | 放大 | 虚像 |
| B | 倒立 | 放大 | 实像 |
| C | 倒立 | 缩小 | 实像 |

答案： C

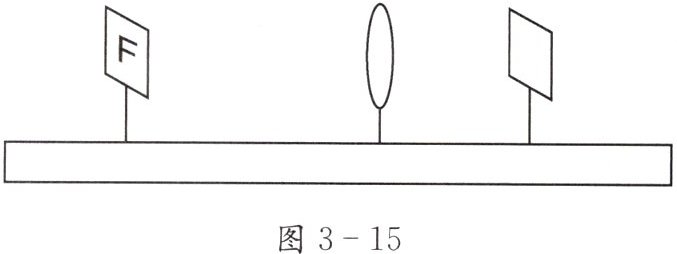

如图3-15所示是探究凸透镜成像规律的实验装置,逐渐减小物距,并调整光屏位置,使光屏上成清晰的像。小明通过实验得到了如下表所示的实验数据,请回答下列问题：

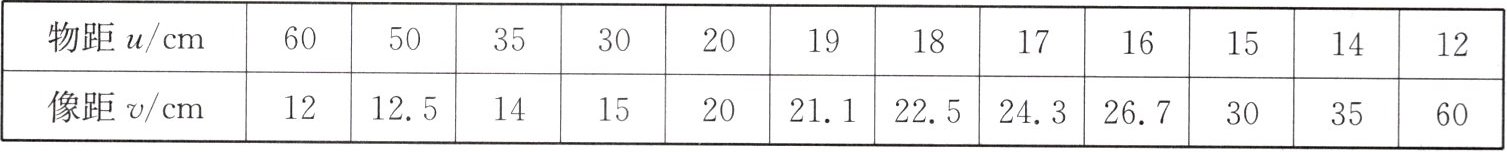

|物距$u/cm$|60|50|35|30|20|19|18|17|16|15|14|12|
|像距$v/cm$|12|12.5|14|15|20|21.1|22.5|24.3|26.7|30|35|60|

(1) 图3-15中光屏上成倒立、______的实像。
(2) 根据表中数据可知,凸透镜的焦距$f= $______$cm$。
(3) 当物距$u = 25cm$时,像距$v$应该在______(15～16/16～17/17～18/18～19/19～20)$cm$范围内。
(4) 当物距$u = 12cm$时,光屏上成______(放大/缩小)的像；此时,用遮光板遮住光源F的一部分,则光屏上的像相比原来的像会______(变暗/缩小/不完整)。

答案： 缩小
10
16~17
放大
不完整

1. 数码照相的镜头相当于一个______透镜,来自物体的光通过镜头成像在感光器件上,感光器件将______信号转化为______信号,可在显示屏上显示出来。

答案： 凸
光
电

2. 人的眼球像一架神奇的照相机,______相当于照相机的镜头,______相当于照相机的感光器件。来自物体的光在眼球内成像后,通过______把信息传递给大脑,人就产生了视觉。

答案： 晶状体
视网膜
视觉神经
