《2025年授之以渔中考试题汇编九年级物理全一册人教版河北专版》

10. 如图7所示电路,滑动变阻器规格为“$ 20 \, \Omega \, 1 \, A $”,小灯泡的额定电压为$ 2.5 \, V $,①为电流表或电压表。只要有开关闭合,移动滑片,①和电流表的示数都发生变化。只闭合开关$ S_2 $,将滑动变阻器的滑片滑至中点时,小灯泡正常发光,且电流表$ A $的示数为$ 0.2 \, A $。只闭合开关$ S_1 $,将滑动变阻器的滑片滑至最左端,电流表的示数为$ 0.3 \, A $。保证电路安全情况下,下列说法错误的是 (C)

A.电源电压为$ 4.5 \, V $
B.小灯泡的额定功率为$ 0.5 \, W $
C.当$ S_1 $、$ S_2 $两个开关都闭合,滑动变阻器滑片滑至最左端时,电路总电阻最小并且电路安全
D.$ R $的阻值为$ 15 \, \Omega $

答案： 10.C　解析:本题考查未知电路元件分析、电功率、欧姆定律的应用。如果①为电流表，则滑动变阻器被短路，当有开关闭合，移动滑片时，电流表A的示数不会发生变化，与题意不符，所以①为电压表。A.只闭合开关$S_{2}，$将滑动变阻器的滑片滑至中点时，滑动变阻器接入的阻值为$R_{滑中} = \frac{1}{2}R_{滑大} = \frac{1}{2} × 20 \Omega = 10 \Omega，$小灯泡正常发光，则小灯泡两端的电压为$U_{L} = 2.5 V，$电流表A的示数为$I = I_{1} = 0.2 A，$电源电压$U = U_{L} + U_{滑中} = U_{L} + IR_{滑中} = 2.5 V + 0.2 A × 10 \Omega = 4.5 V，$故正确，不符合题意;B.小灯泡的额定功率为$P_{L} = U_{L}I_{L} = 2.5 V × 0.2 A = 0.5 W，$故正确，不符合题意;C.当两个开关都闭合，灯泡和R并联，电源电压为4.5 V，大于小灯泡的额定电压，小灯泡不能正常发光，故错误，符合题意;D.只闭合开关$S_{1}，$将滑动变阻器的滑片滑至最左端，滑动变阻器连入电路的电阻为0，只有R接入电路，此时电路中的电流I' = 0.3 A，则R的阻值为$R = \frac{U}{I'} = \frac{4.5 V}{0.3 A} = 15 \Omega，$故正确，不符合题意。

11. (2分)如图8,小红站在平面镜前跳舞,向平面镜移动$ 2 \, m $用时$ 5 \, s $,则她在镜中的像移动的平均速度是0.4$ m/s $,像的大小不变 (选填“变大”“变小”或“不变”)。

答案： 11.0.4 不变

12. (2分)如图9,“泼水成冰”游戏的成功需要极寒环境和大量的水蒸气,所以“泼水成冰”游戏用开水 (选填“开水”或“冷水”)更容易成功;部分水蒸气在极寒环境下凝华成小冰晶,另一部分水蒸气围绕小冰晶液化 (填物态变化名称)成小水滴并很快凝固成冰,就形成类似“冰雾”的壮观景象。

答案： 12.开水 液化 解析:本题考查物态变化。开水更容易汽化，水蒸气量较大，故“泼水成冰”游戏用开水更容易成功。另一部分水蒸气围绕小冰晶，遇冷从气态变为液态，是液化现象。

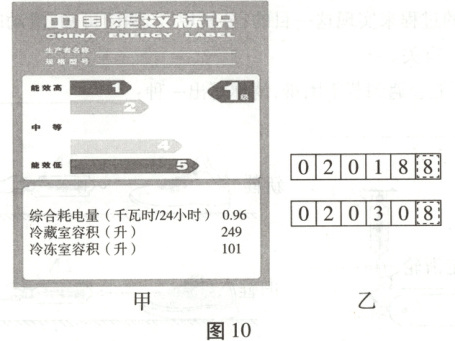

13. (2分)小董一家人出去旅游,家中只有电冰箱、摄像头和路由器在工作,其中电冰箱能效标识如图10甲所示,后两者总功率为$ 10 \, W $。出发和回家时,电能表示数如图10乙所示,这段时间内小董家消耗电能12$ kW·h $,小董一家外出10天(电路其他元件损耗电能不计)。

答案： 13.12 10 解析:本题考查电能表的相关计算、电功率。这段时间内小董家消耗电能$W_{用电} = W_{末} - W_{初} = 2030.8 kW · h - 2018.8 kW · h = 12 kW · h，$由$P = \frac{W}{t}$可得，电冰箱的平均电功率$P = \frac{0.96 kW · h}{24 h} = 0.04 kW = 40 W，$小董家外出旅游的时间为$t = \frac{W_{用电}}{P_{总}} = \frac{12 kW · h}{(40 + 10) × 10^{-3} kW} = 240 h = 10$天。

14. (2分)爸爸在厨房里做饭,客厅里小明闻到了香味,这是分子的扩散现象;能量虽然守恒却依然要节约使用能源,是因为能量在转化和转移过程中具有方向性。

答案： 14.扩散 方向

15. (2分)丝绸摩擦过的玻璃棒$ A $带正电 (选填“正电”或“负电”);将其去接触验电器的金属球$ B $,如图11所示。金属箔能张开的原因是同 (选填“同”或“异”)种电荷相互排斥。

答案： 15.正电 同
