《2025年同步测控优化设计八年级物理上册北师大版》

12. 如图C-4-6所示的“幻日”奇观,是由太阳光经过大气中的小冰晶发生了______(选填“反射”或“折射”)形成的。诗人高骈在《山亭夏日》中描述“绿树阴浓夏日长,楼台倒影入池塘”,诗人看到“绿树”是由于它______(选填“反射”或“吸收”)绿光；若透过红色滤光镜(只能透过红光)看绿叶,则看到叶子为______色。

答案： 折射 反射 黑 解析 太阳光由大气斜射入小冰晶时会发生偏折，发生光的折射而形成“幻日”奇观。“绿树”只反射绿光，而吸收其他色光，所以“绿树”看起来为绿色。透过红色滤光镜看绿叶，叶子为黑色，因为红色滤光镜只透过红光，而叶子吸收红光。

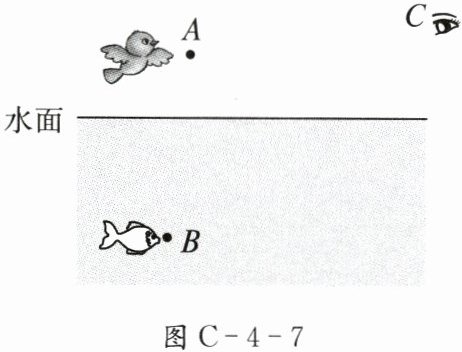

13. (1)如图C-4-7所示,平静水面上方的小鸟和水中的小鱼分别位于A、B位置,在C点的人看到它们在水中的像A’和B’恰好重合。请画出人眼看到小鸟在水中的像和小鱼在水中的像的光路图(保留作图痕迹)。

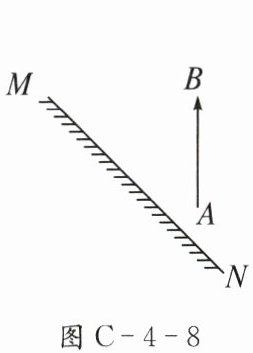

(2)如图C-4-8所示,请根据平面镜成像特点,作出物体AB在平面镜中所成的像A’B’(保留作图痕迹)。

答案：

(1)如图D-C-1所示。
(2)如图D-C-2所示。

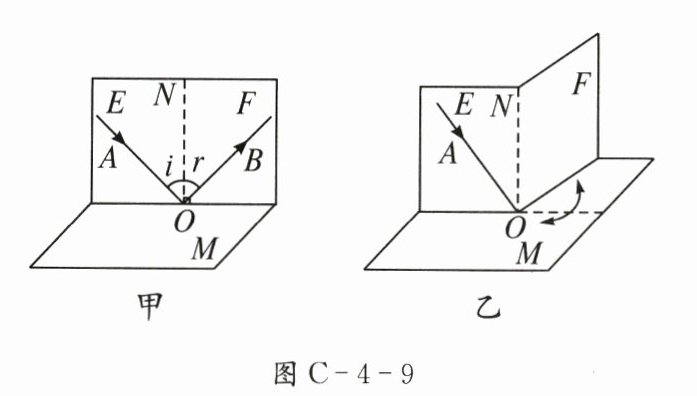

14. 用如图C-4-9甲所示的装置探究光的反射定律。平面镜M水平放置,附有量角器的长方形硬纸板由E、F两部分构成,始终立在M上,并可以绕直线ON(O、N分别为长方形硬纸板上下边的中点)翻折。


(1)实验时,硬纸板与平面镜应互相______(选填“平行”或“垂直”),硬纸板的材质应选择______(选填“粗糙”或“光滑”)的,以便观察光线。

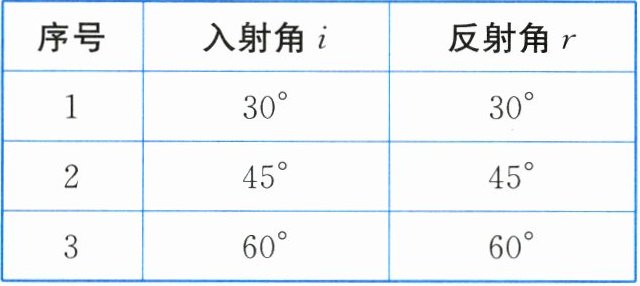

(2)如图C-4-9甲所示,E、F在同一平面内,让入射光束AO射向镜面,量角器上显示入射角和反射角的大小,将数据记录在上表中,可得出反射角r______入射角i。改变入射角进行多次实验,是为了______(选填选项字母)。
A. 减小实验误差
B. 避免偶然性,得出普遍规律
(3)若光沿BO入射,经M反射后沿OA射出,这表明：在光的反射现象中,光路是______的。
(4)如图C-4-9乙所示,把F绕ON向前或向后翻折,则在F上______(选填“能”或“不能”)看到反射光,这说明反射光线、入射光线和法线在______。

答案：
(1)垂直 粗糙
(2)= B
(3)可逆
(4)不能 同一平面内 解析
(1)实验时，为了把ON作为法线，应把硬纸板垂直放在平面镜上。当光发生漫反射时，比较容易观察光的路径，因此使用粗糙材质的硬纸板。
(2)分析题目表格中的数据可知，在光的反射中，反射角等于入射角。实验中多次实验的目的是避免偶然性，得出普遍规律。
(3)该实验现象说明：在光的反射现象中，光路是可逆的。
(4)把F绕ON向前或向后翻折，则在F上不能看到反射光，这说明反射光线、入射光线和法线在同一平面内。
