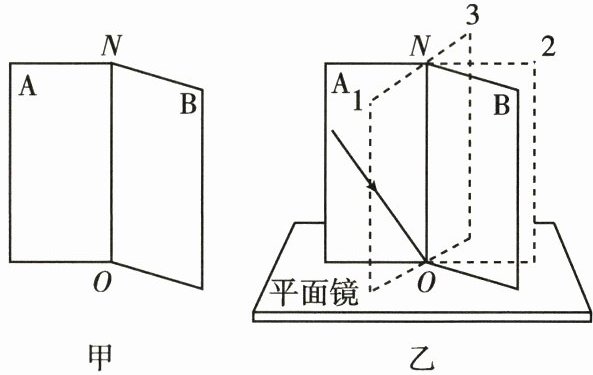

21. 在探究光的反射规律的实验中,为了确定反射光线和入射光线的位置关系,实验器材有可旋转的光屏(如图甲所示,光屏的A、B两部分均可绕轴$ON$旋转)、平面镜和激光笔。如图乙所示,将光屏竖立在水平放置的镜面上,让激光笔发出的光沿光屏A入射到$O$点。
(1)实验中,光屏A是用来呈现______光线的,为了观察到完整的光路,光屏B需旋转到图乙中的位置______(填序号)。
(2)旋转光屏A到位置1,需要旋转光屏B到位置3才能观察到完整光路,通过以上操作过程可知,要观察完整的光路,光屏A、B两部分旋转后要处于______。
(3)记录多次实验光路,进一步研究发现反射光线和入射光线关于转轴$ON$对称,这条过入射点并______于镜面的直线$ON$叫作______,根据这条线便可以确定反射光线和入射光线的位置关系。
(1)实验中,光屏A是用来呈现______光线的,为了观察到完整的光路,光屏B需旋转到图乙中的位置______(填序号)。
(2)旋转光屏A到位置1,需要旋转光屏B到位置3才能观察到完整光路,通过以上操作过程可知,要观察完整的光路,光屏A、B两部分旋转后要处于______。
(3)记录多次实验光路,进一步研究发现反射光线和入射光线关于转轴$ON$对称,这条过入射点并______于镜面的直线$ON$叫作______,根据这条线便可以确定反射光线和入射光线的位置关系。
答案：
（1）入射 2 （2）同一平面
（3）垂直 法线
（3）垂直 法线
22. 在探究平面镜成像的特点的实验中,小明选择的实验器材有薄玻璃板、两支蜡烛、刻度尺、火柴、白纸等。
请回答下列问题：
(1)实验器材选用薄玻璃板而非平面镜的原因是______。
(2)实验时,小明将白纸对折,铺在水平桌面上,沿折痕画线作为玻璃板底边所在的位置,在实验过程中应始终保持玻璃板与纸面______。

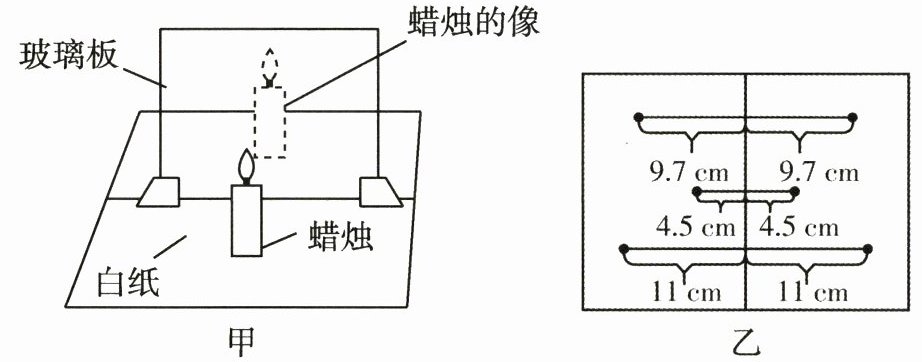

(3)小明将点燃的蜡烛置于玻璃板前,透过玻璃板观察到蜡烛的像,如图甲所示。将另一支未点燃的蜡烛放到像的位置,在白纸上记录此时两支蜡烛的位置；更改点燃蜡烛的位置,重复上述操作。将白纸上像和蜡烛位置的对应点连接,并测量点到平面镜的距离,如图乙所示。由此得出结论：像和物体到平面镜的______相等。
(4)在完成步骤(3)后小明发现,像和蜡烛位置的连线垂直于玻璃板,结合(3)的结论,小明认为自己已经发现了平面镜成像的规律：平面镜所成的像与物体关于镜面对称。你认为小明对这一规律的总结过程是否科学合理？______；原因是______。
请回答下列问题：
(1)实验器材选用薄玻璃板而非平面镜的原因是______。
(2)实验时,小明将白纸对折,铺在水平桌面上,沿折痕画线作为玻璃板底边所在的位置,在实验过程中应始终保持玻璃板与纸面______。
(3)小明将点燃的蜡烛置于玻璃板前,透过玻璃板观察到蜡烛的像,如图甲所示。将另一支未点燃的蜡烛放到像的位置,在白纸上记录此时两支蜡烛的位置；更改点燃蜡烛的位置,重复上述操作。将白纸上像和蜡烛位置的对应点连接,并测量点到平面镜的距离,如图乙所示。由此得出结论：像和物体到平面镜的______相等。
(4)在完成步骤(3)后小明发现,像和蜡烛位置的连线垂直于玻璃板,结合(3)的结论,小明认为自己已经发现了平面镜成像的规律：平面镜所成的像与物体关于镜面对称。你认为小明对这一规律的总结过程是否科学合理？______；原因是______。
答案：
（1）便于确定像的位置 （2）垂直
（3）距离 （4）合理 小明在实验过程中多次改变蜡烛的位置，并正确连线蜡烛和蜡烛的像，得出的结论具有普遍性
（3）距离 （4）合理 小明在实验过程中多次改变蜡烛的位置，并正确连线蜡烛和蜡烛的像，得出的结论具有普遍性
