《2025年学生活动手册八年级物理上册教科版》

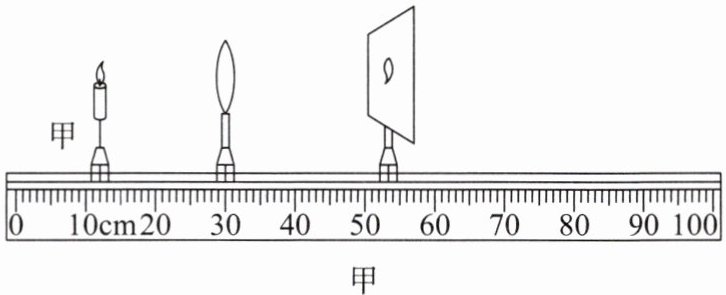

6. 某同学利用焦距为 $ f_1 $ 的凸透镜做了三次实验，透镜、蜡烛、光屏所在位置以及光屏上得到清晰像的情况如图 4-5-9 所示。



(1)由图 4-5-9 所示的实验现象可知：随着物距的不断变小，像距和像的大小变化情况是都变大。

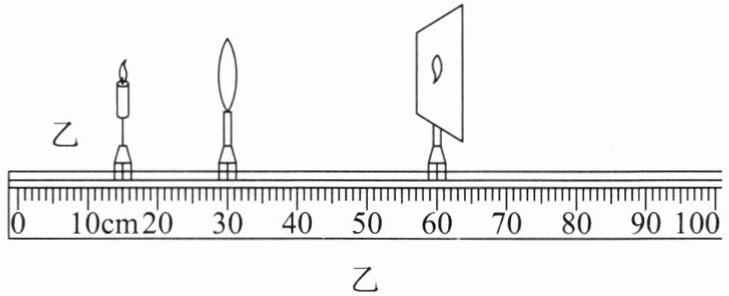

(2)在图 4-5-9 乙所示的实验中，只将凸透镜换成焦距为 $ f_2 $ 的凸透镜($ f_2 ＜ f_1 $)，为在光屏上得到清晰的像，光屏应向左侧移动。

答案： （1）都变大
（2）左

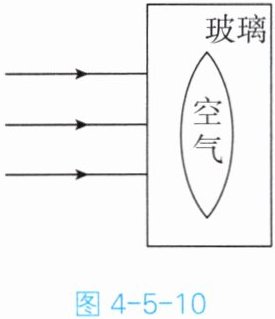

1. 如图 4-5-10 所示，有一个中空的平行玻璃砖，中空部分的形状犹如一个凸透镜。有一束平行光从左侧垂直入射玻璃砖，从右侧出射之后，是发散(选填“会聚”或“发散”)光束。请说明你判断的理由(可画图辅助说明)。

答案： 发散 中空部分的形状犹如一个凸透镜，不是玻璃元件，故玻璃元件不是凸透镜。可视作这块玻璃砖被气泡分成了两部分，这两部分都是中间薄、边缘厚，即都是凹透镜。因此对照过来的平行光有发散作用。

2. 在探究凸透镜所成实像的高度与物距、焦距的关系时，三个小组的同学用高度相同的发光体以及焦距不同的凸透镜等器材进行了实验，部分实验数据如表 4-5-1、表 4-5-2、表 4-5-3 所示。

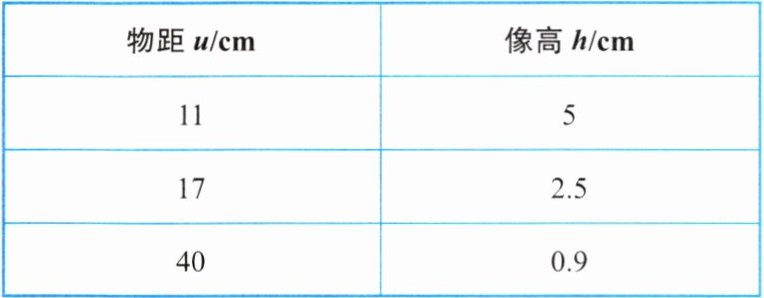

| 物距 $ u/cm $ | 像高 $ h/cm $ |
| --- | --- |
| 11 | 5 |
| 17 | 2.5 |
| 40 | 0.9 |
表 4-5-1 ($ f_1 = 5 \, cm $)

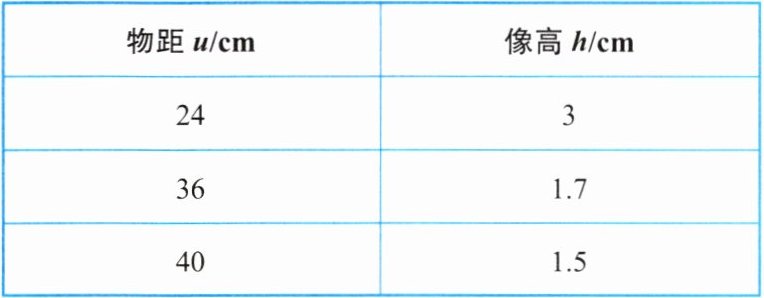

| 物距 $ u/cm $ | 像高 $ h/cm $ |
| --- | --- |
| 24 | 3 |
| 36 | 1.7 |
| 40 | 1.5 |
表 4-5-2 ($ f_2 = 8 \, cm $)

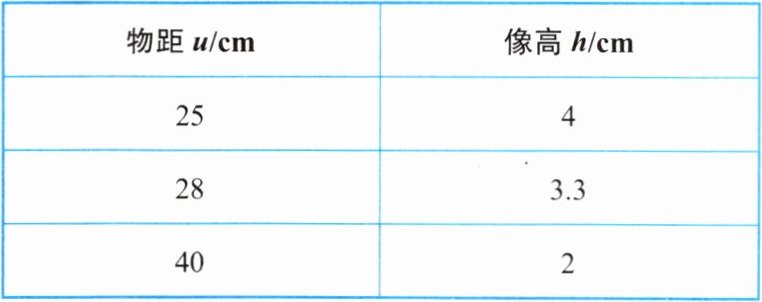

| 物距 $ u/cm $ | 像高 $ h/cm $ |
| --- | --- |
| 25 | 4 |
| 28 | 3.3 |
| 40 | 2 |
表 4-5-3 ($ f_3 = 10 \, cm $)

(1)由表中数据可知：物体高度、凸透镜焦距一定时，物距变大，所成实像高度的变化情况是变小；物体高度、物距一定时，凸透镜焦距变大，所成实像的高度变化情况是变大。
(2)讲台上有一发光体，同学们利用凸透镜和光屏观察发光体在各自光屏上所成的像，小京所用凸透镜离发光体较近，小强所用凸透镜离发光体较远，但两人光屏上呈现的像的高度相等，则小京所用凸透镜的焦距小于(选填“大于”“等于”或“小于”)小强所用凸透镜的焦距。

答案： （1）变小 变大 （2）小于
