《2025年学生活动手册八年级物理上册教科版》

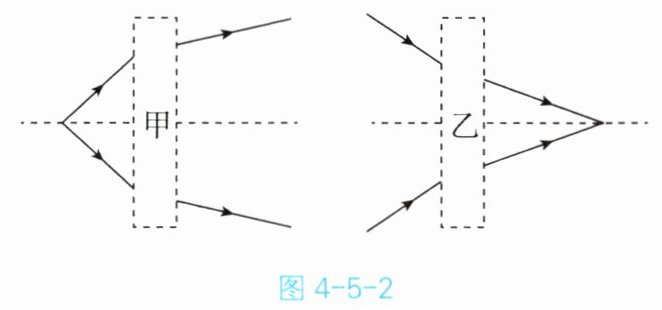

1. 根据如图 4-5-2 所示，判断虚线框内放的透镜是(A)


A.甲为凸透镜，乙为凹透镜
B.甲为凹透镜，乙为凸透镜
C.甲、乙都为凸透镜
D.甲、乙都为凹透镜

答案： A

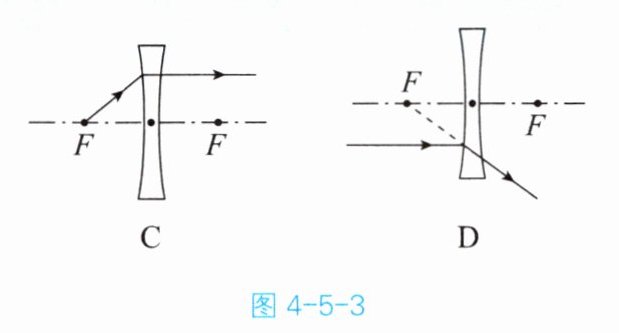

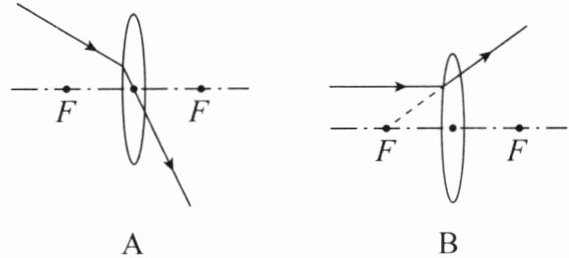

2. 一束光通过透镜的光路如图 4-5-3 所示，其中正确的光路图是(D)

答案： D

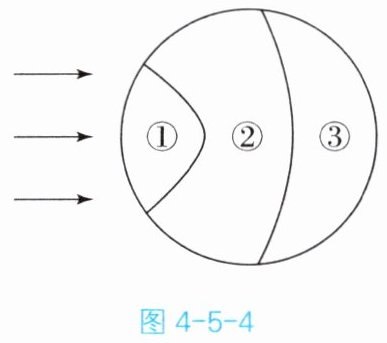

1. 如图 4-5-4 所示，一个透明均匀的玻璃球被摔碎成三部分，则①③是凸透镜；②对光有发散作用。(均填序号)

答案： ①③ ②

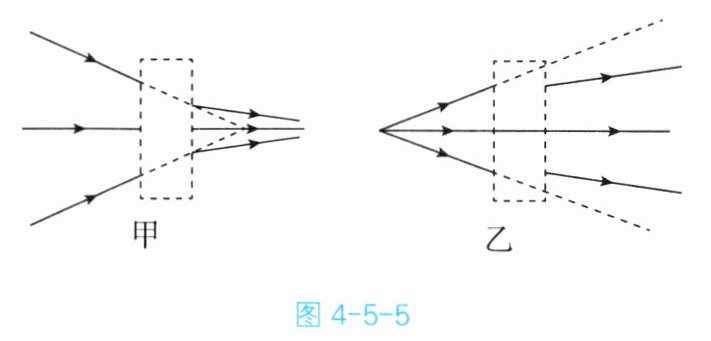

2. 为使图 4-5-5 中的光路图成立，应该在甲、乙两个虚线框内单独放入哪种透镜？甲虚线框内应放入凹透镜，判断的依据是折射光相对于原光远离(选填“靠近”或“远离”)主光轴。乙虚线框内应放入凸透镜，判断的依据是折射光相对于原光靠近(选填“靠近”或“远离”)主光轴。

答案： 凹透 远离 凸透镜 靠近
