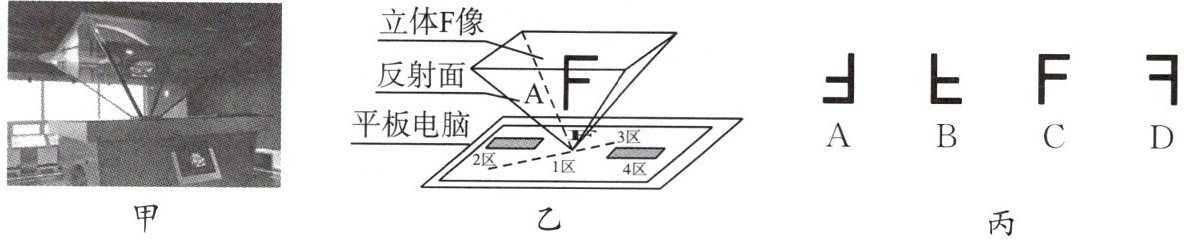

9. 小文在参观科技馆的时候发现了一个$ 3D $全息投影展示台(如图甲所示)。围绕展台可以从前后左右四个角度观察汽车的外形,其原理是利用四个反射面反射液晶电视上的图像。请帮小文设计制作一个全息投影展示台。

(1) 制作目标：一个能展示立体$ F $像(如图乙所示)的投影装置。
(2) 制作原理：平面镜成像原理。
(3) 器材与材料选择：平板电脑(相当于展台的液晶电视),反射面选用$ 4 $片茶色透明三角形塑料片。
(4) 制作三维图片：希望出现图乙中的立体$ F $像,则平板电脑屏幕$ 1 $区图形应设计成图丙中的B。
(5) 器材组装：在组装四个反射面时,反射面$ A $与平板电脑屏幕的夹角应为45°,才可以使立体$ F $像与平板电脑屏幕垂直。
(6) 影像调试：尝试投影后发现立体$ F $像的成像位置太高,这时他应调整平板电脑上的四个图像使它们靠近(选填“远离”或“靠近”)平板电脑屏幕中心$ O $点。
(7) 成果展示：小文成功展示出立体$ F $像。

答案：
(4)B
(5)45°
(6)靠近
