《2026年育才金典八年级物理上册教科版》

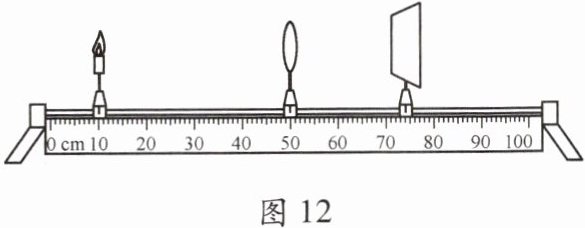

11. (2023·丹东)小潘选用焦距为15 cm的凸透镜做“探究凸透镜的成像规律”实验。如图所示

(1)本实验在较暗(选填“较暗”或“较亮”)的环境中进行，实验现象更明显。
(2)小潘将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜和光屏三者的中心大致在同一高度，这样做的目的是使像呈现在光屏的中央位置。
(3)小潘将蜡烛放在光具座10 cm刻度线处，移动光屏到图所示的位置，光屏上恰好呈现一清晰的像，该像的性质是倒立、缩小(选填“放大”“缩小”或“等大”)的实像。
(4)保持凸透镜位置不变，小潘将蜡烛移动到光具座的25 cm刻度线处，若想在光屏上得到清晰的像，应把光屏向右(选填“左”或“右”)移动，像将变大(选填“变大”“变小”或“不变”)。
(5)保持凸透镜位置不变，小潘将蜡烛移动到光具座的40 cm刻度线处，无论怎样移动光屏，在光屏上都找不到清晰的像。当小潘的眼睛在凸透镜的右侧时，透过凸透镜观察到烛焰正立(选填“正立”或“倒立”)放大的像。

答案： 较暗; 光屏的中央; 缩小; 右; 变大; 正立

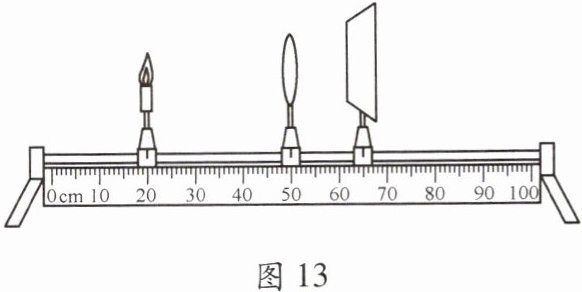

1. (双选)如图13所示，在“探究凸透镜成像规律”实验中，当蜡烛、凸透镜、光屏在光具座上的位置一定时，烛焰在光屏上成清晰、缩小的像。要使烛焰在光屏上成清晰、放大的像，调节的方法是(BC)


A.保持透镜不动，将蜡烛远离透镜，将光屏靠近透镜
B.保持透镜不动，将蜡烛靠近透镜，将光屏远离透镜
C.保持蜡烛、光屏不动，将透镜靠近蜡烛
D.保持蜡烛、光屏不动，将透镜靠近光屏

答案： BC

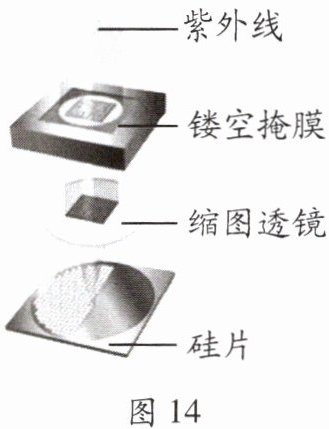

2. 光刻机是用来生产芯片的关键设备，其工作原理如图14所示。用紫外线照射镂空掩膜，调整镂空掩膜、缩图透镜的位置，恰好能在硅片上成极小的清晰的像，从而实现集成电路的“光刻”。下列说法正确的是(D)


A.缩图透镜相当于凹透镜
B.硅片上所成的像是虚像
C.镂空掩膜位于缩图透镜的二倍焦距以内
D.要增大硅片上的像，需将镂空掩膜向下移动

答案： D

3. 将一个物体放在凸透镜前的很远处匀速靠近凸透镜，至凸透镜的焦点处停止，则物体的像运动的速度应该是(B)

A.始终与物体的运动速度相同
B.先小于物体运动的速度，后大于物体运动的速度
C.先大于物体运动的速度，后小于物体运动的速度
D.始终大于物体运动的速度

答案： B
