15. 关于探究“杠杆的平衡条件”的实验.

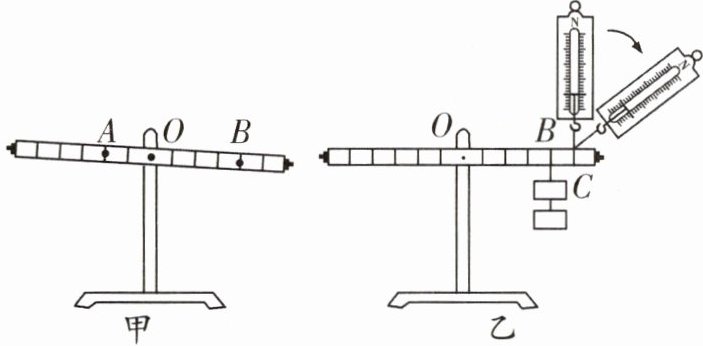

(1)将如图甲所示的装置放在水平桌面上,发现杠杆的左端高于右端,则应调节杠杆两端的螺母向 (左)移动,直到杠杆水平平衡.

(2)杠杆平衡后,若在图甲中的 B 位置挂 2 个钩码,则应在 A 位置挂 4个相同的钩码,才能使杠杆保持在水平位置平衡.

(3)如图乙所示,在 B 位置仍挂 2 个钩码,改用弹簧测力计在 C 位置竖直向上拉,使杠杆保持水平平衡.若此时将弹簧测力计改为向右上方斜拉,要使杠杆继续保持水平平衡,拉力 F 的大小将 (变大).

答案：
(1)左
(2)4
(3)变大

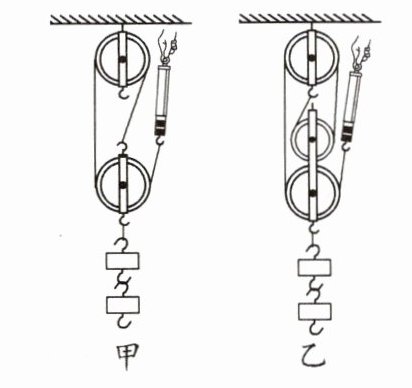

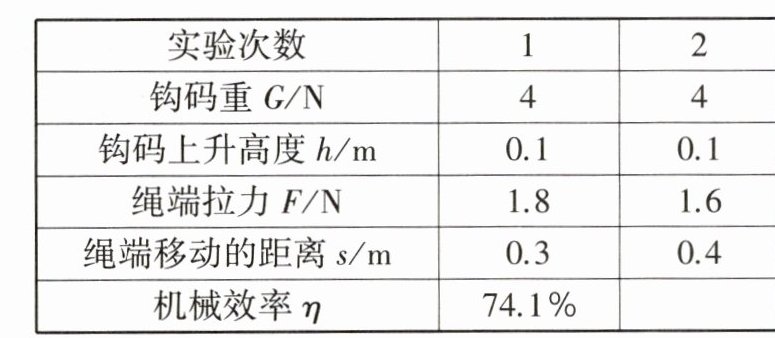

16. 实验小组在测滑轮组机械效率的实验中得到的数据如表所示,实验装置如图所示,其中滑轮质量相等.请回答下列问题:

(1)通过分析表中数据可知第 2 次实验使用的是 (乙)图所示的装置.
(2)根据表中数据,可以计算出第 2 次实验中的机械效率应为 $ \eta = $62.5%.
(3)通过对第 1 次实验和第 2 次实验的数据分析可得出结论:使用不同的滑轮组提升相同的重物时,动滑轮的个数越多(或动滑轮的质量越大),滑轮组的机械效率 (越低).

答案： 16.
(1)乙
(2)62.5%
(3)越低

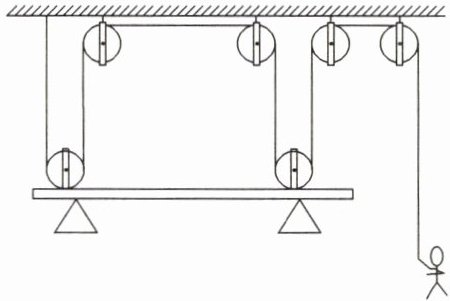

17. 如图是现代家庭使用的升降衣架的结构示意图,它可以很方便晾起洗好的衣服,其实就是通过一些简单机械的组合来实现此功能的.已知晾衣架上所挂衣服质量为 4 kg,动滑轮、杆和晾衣架总质量为 1 kg.小燕同学用力 F 拉动绳子自由端,在 5 s 时间内使衣服匀速上移 0.5 m(g 取 10 N/kg,不计绳重和摩擦).求:
(1)绳子自由端拉力 F 的大小为12.5N;
(2)拉力所做的功 W 为25J;
(3)拉力的功率 P 为5W;
(4)整个过程中的机械效率 $ \eta $ 为80%.

答案：
(1)12.5N
(2)25J
(3)5W
(4)80%
