16. 如图所示为某届奥运会运动项目图标,其中不是利用“力的作用是相互的”这一原理的是 (D)

答案： D

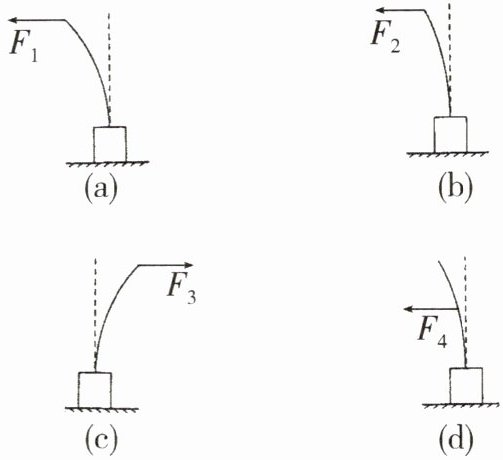

17. 如图所示,使一薄钢条的下端固定,分别用不同的力去推它,使其发生(a)、(b)、(c)、(d)各图中的形变,如果力的大小 $ F_1 = F_3 = F_4 ＞ F_2 $,那么,能说明力的作用效果跟力的作用点有关的图是 (C)


A.图(a)和(b)
B.图(a)和(c)
C.图(a)和(d)
D.图(b)和(d)

答案： C

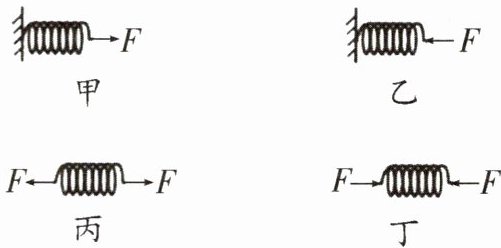

18. 如图所示,甲、乙、丙、丁四根弹簧完全相同,甲、乙左端固定在墙上,图示的力 $ F $ 均为水平方向,大小相等,丙、丁所受的力均在一条直线上,四根弹簧在力的作用下均处于静止状态,其长度分别是 $ L_{甲} $、$ L_{乙} $、$ L_{丙} $、$ L_{丁} $. 下列选项正确的是 (B)


A.$ L_{甲} ＜ L_{丙} $, $ L_{乙} ＞ L_{丁} $
B.$ L_{甲} = L_{丙} $, $ L_{乙} = L_{丁} $
C.$ L_{甲} ＜ L_{丙} $, $ L_{乙} = L_{丁} $
D.$ L_{甲} = L_{丙} $, $ L_{乙} ＞ L_{丁} $

答案： B

19. 某实验小组的同学对 $ A $、$ B $ 两根长度相同、粗细不同的橡皮筋进行研究,并做成橡皮筋测力计. 将橡皮筋的一端固定,另一端悬挂钩码(如图甲所示),记录橡皮筋受到的拉力大小 $ F $ 和橡皮筋的伸长量 $ \Delta x $,根据多组测量数据画出的图线如图乙所示.

(1) 当在两根橡皮筋上都悬挂重力为 8 N 的物体时,橡皮筋 $ A $ 的伸长量为16cm,橡皮筋 $ B $ 的伸长量为8cm.
(2) 分别用这两根橡皮筋制成的测力计代替弹簧测力计,则用橡皮筋B制成的测力计量程大,用橡皮筋A制成的测力计测量的精确程度高. (均填“A”或“B”)

答案：
(1)16 8
(2)B　A
