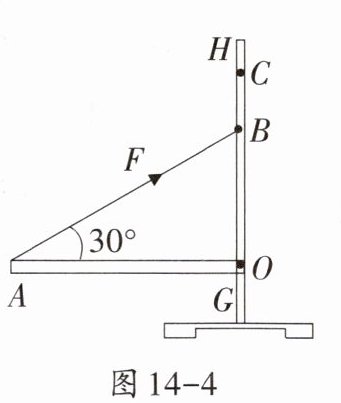

5. 如图14 - 4所示为某实践小组制作的斜拉索桥模型,其中立柱GH为桥塔,桥面OA为长30cm、重5N的质地均匀木条,可绕O点转动,A端用细线与立柱GH上的B点相连。则桥面OA的实质是
杠杆
(填简单机械名称)。为保持桥面水平,细线对桥面OA的拉力F = 5
N;若将细线一端的固定点由B点改至C点,仍保持桥面水平,则拉力F变小
(选填“变大”“不变”或“变小”)。
答案：
杠杆 5 变小

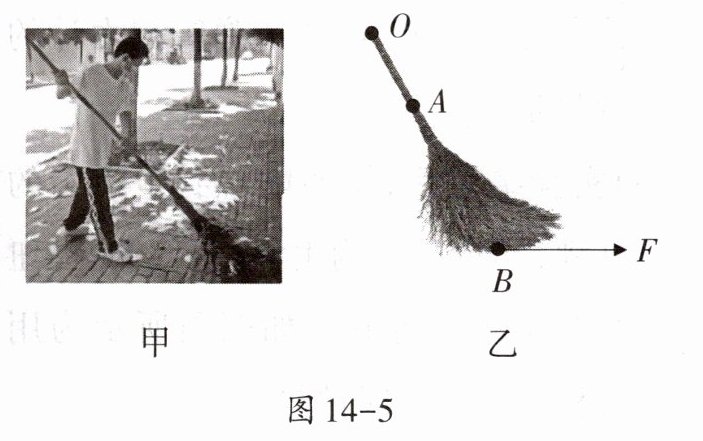

6. 如图14-5甲所示为一名中学生用扫帚清扫落叶的情景。图14-5乙是扫落叶时扫帚的简化示意图,O为支点,请在图中画出阻力F的力臂L。
答案：

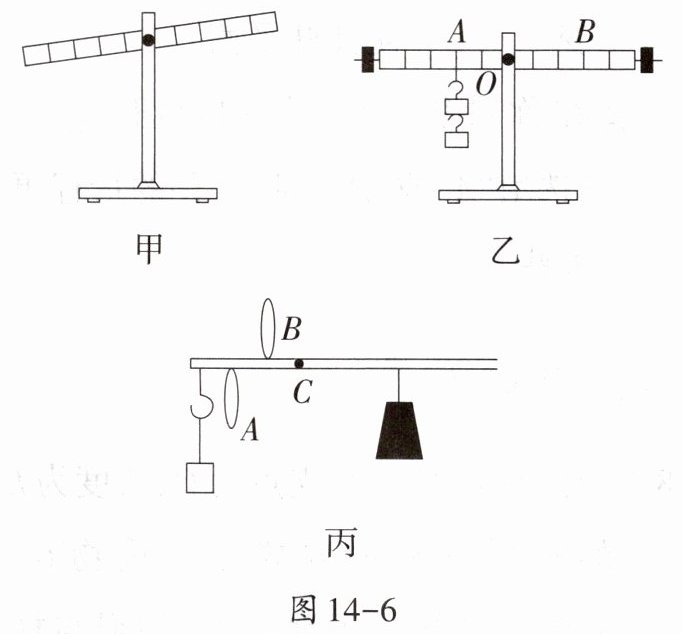

7. 如图14 - 6所示,在“探究杠杆平衡的条件”的实验中。
(1)杠杆静止在图甲位置时,杠杆
(2)如图乙所示,小明先在A点挂2个重为0.5N钩码,在B处用已经调好的弹簧测力计竖直向下拉,读出示数为$F_1;$保持钩码和弹簧测力计的位置不变,在A处增加一个钩码,读出此时弹簧测力计的示数;保持弹簧测力计的位置和钩码的数量不变,向左移动钩码至距支点3格时,弹簧测力计的示数是
(3)实验结束后,小明联想到生活中的杆秤,其主要结构由秤杆、秤钩、提纽A、B和秤砣组成。如图丙所示为用杆秤称量货物时情景。
①在称量货物时,要将秤砣向右移动才能使杆秤水平平衡,这是通过改变
②在称量货物时,使用提纽
(1)杠杆静止在图甲位置时,杠杆
处于
(选填“处于”或“不处于”)平衡状态;为了使杠杆在水平位置平衡,应将平衡螺母向右
调节。(2)如图乙所示,小明先在A点挂2个重为0.5N钩码,在B处用已经调好的弹簧测力计竖直向下拉,读出示数为$F_1;$保持钩码和弹簧测力计的位置不变,在A处增加一个钩码,读出此时弹簧测力计的示数;保持弹簧测力计的位置和钩码的数量不变,向左移动钩码至距支点3格时,弹簧测力计的示数是
1.5
N。(3)实验结束后,小明联想到生活中的杆秤,其主要结构由秤杆、秤钩、提纽A、B和秤砣组成。如图丙所示为用杆秤称量货物时情景。
①在称量货物时,要将秤砣向右移动才能使杆秤水平平衡,这是通过改变
动力臂
使杠杆平衡。②在称量货物时,使用提纽
A
(选填“A”或“B”)时,杆秤的量程更大些。
答案：
(1)处于 右
(2)1.5
(3)①动力臂 ②A
(1)处于 右
(2)1.5
(3)①动力臂 ②A
