《2025年名师面对面同步作业本八年级科学上册浙教版浙江专版》

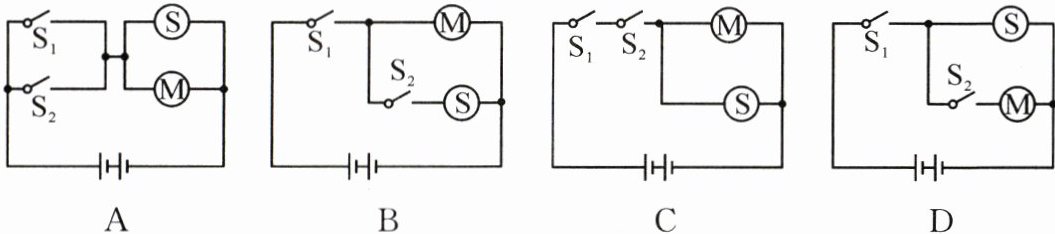

7.小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时,$S_1$闭合,发声器S发出声音,但不开锁;第二次识别成功时$S_2$闭合,有电流通过电动机M,开锁成功。下列电路设计符合要求的是( )

A.
B.
C.
D.

答案： D

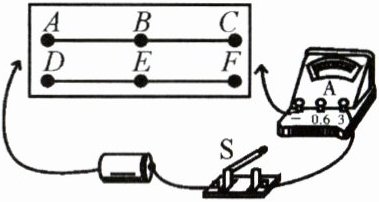

8.为了研究电阻的大小是否与长度有关,采用了如图所示的电路,其中,AC和DF分别为直径与长度均相同的铜导线和镍铬合金线,B和E分别为AC和DF的中点。在对比研究时,下列选择正确的是( )


A.第一次接入AB,第二次接入DE
B.第一次接入DE,第二次接入AC
C.第一次接入AB,第二次接入DF
D.第一次接入DE,第二次接入DF

答案： D

9.如图所示,闭合开关S后,灯泡$L_1和L_2$都发光,两电表均有示数,由于某个灯泡发生故障,两灯泡都熄灭,电流表示数为零,电压表示数比原来还大,以下对电路和电路故障的分析正确的是( )


A.灯泡$L_1和L_2$发光时,两灯并联
B.电压表测的是灯泡$L_2$的电压
C.灯泡熄灭是由于灯泡$L_1$开路
D.灯泡熄灭是由于灯泡$L_2$短路

答案： B

10.如图所示,若要灯泡发光,对a、b、c表示的电表的说法中,正确的是( )


A.a、b是电压表,c是电流表
B.a、b是电流表,c是电压表
C.a是电压表,b、c是电流表
D.a是电流表,b、c是电压表

答案： C

11.李明同学在一次用$0～3\ V和0～15\ V$两个量程的电压表测电压时,电压表的“-”接线柱已接入电路,再用15V量程试触时,指针位置如图所示。下一步的实验操作应该是( )


A.直接接入c接线柱,然后读数
B.直接接入b接线柱,然后读数
C.断开开关,接入c接线柱,闭合开关后读数
D.断开开关,接入b接线柱,闭合开关后读数

答案： D

12.如图所示的电路中,电源电压保持不变,定值电阻R的阻值为$R_0$。闭合开关S,当滑动变阻器接入电路中的阻值为$10\ \Omega$时,电压表的示数为$U_0$。断开开关S,把定值电阻R换成阻值为$2R_0$的另一个定值电阻,再闭合开关S,调节滑动变阻器滑片P的位置使电压表的示数仍为$U_0$,则此时滑动变阻器接入电路中的阻值为( )


A.$5\ \Omega$
B.$10\ \Omega$
C.$15\ \Omega$
D.$20\ \Omega$

答案： D

13.如图所示的电路,电源电压保持不变,$R_1 = 10\ \Omega$。闭合开关S,滑动变阻器滑片P在最右端时,电流表的示数为0.25A;把滑片P移到中点时,电流表的示数为0.4A。则下列选项正确的是( )


A.滑片P在最右端时,通过$R_1$、$R_2$的电流之比为5:8
B.滑片P在最右端时,$R_1$、$R_2$两端电压之比为3:1
C.电源电压为10V
D.滑动变阻器的最大阻值为$40\ \Omega$

答案： C
