《2025年课时提优计划作业本八年级物理上册苏科版》

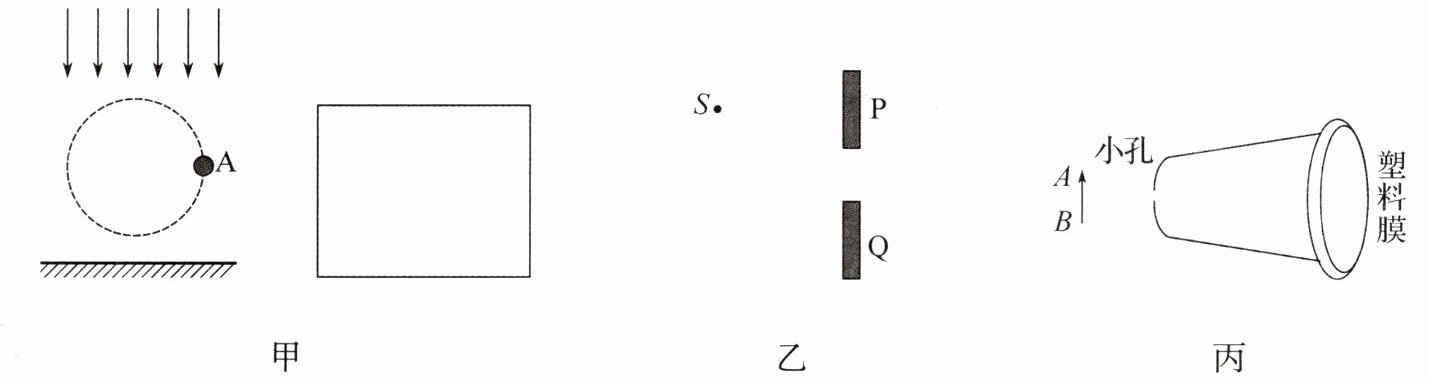

17. (1)如图甲所示,平行太阳光垂直于水平地面射下,A为不透明小球,小球在竖直平面内沿图中圆形虚线轨迹运动,请在右框中画出小球的影子在地面上运动的虚线轨迹.
(2)如图乙所示,人眼处于S点位置,P、Q为不透光的挡板,试作出人眼能看到的挡板右侧的范围(用阴影线画出).
(3)(2024·甘肃)如图丙所示是小强在纸杯上蒙上一层塑料膜做小孔成像实验的情景,请在图中作出烛焰(用AB表示)在塑料膜上成的像(用A'B'表示)及光路图.

答案：

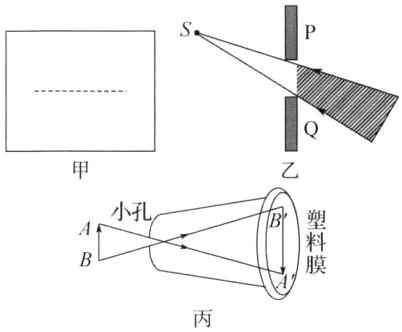

(1)如图甲所示
(2)如图乙所示
(3)如图丙所示
　　　
解析:
(1)小球在竖直平面内沿圆形虚线轨迹运动，由于平行太阳光垂直于水平地面射下，光沿直线传播，故小球影子的轨迹在地面上是一条线段，长度等于圆的直径.
(2)由于光在同种均匀介质中是沿直线传播的，则连接点S与挡板P下端点和挡板Q上端点，作两条射线，这两条射线之间的范围就是人眼能看到的范围.
(3)A点发出的光经过小孔沿直线传播会在塑料膜上形成像$A'$，B点发出的光经过小孔沿直线传播会在塑料膜上形成像$B'$，连接$A'$、$B'$，即为AB在塑料膜上成的像.

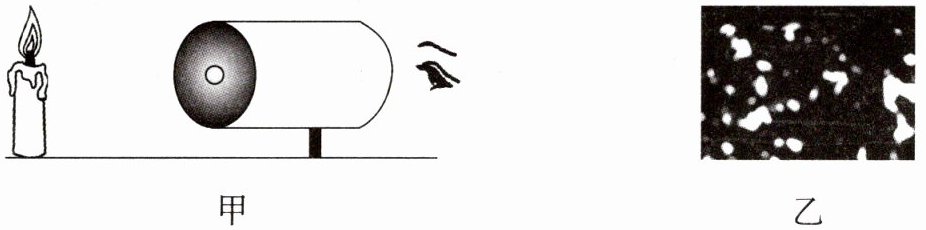

18. 某兴趣小组在空易拉罐的底部中央戳一个小圆孔,将顶部剪去后,蒙上一层塑料薄膜,制作成一个简易针孔照相机. 如图甲所示,将其水平放置,在左侧固定一支点燃的蜡烛,可在塑料薄膜上看到烛焰的像.

(1)针孔照相机成像的原理是光的直线传播,塑料薄膜上所成的像是倒立(选填“正立”或“倒立”)的实像. 若将点燃的蜡烛向上移动,则塑料薄膜上的像将向下(选填“上”或“下”)移动；若将易拉罐向右移动少许,烛焰的像将变小(选填“变大”“变小”或“不变”).
(2)若只将小圆孔改为三角形小孔,则像的形状不变(选填“改变”或“不变”).
(3)晴天的正午时分,小明走在滨江公园的树林里,看到阳光透过树叶的缝隙在地上留下许多大小不同的圆形光斑(如图乙所示),圆形光斑大小不一的原因是树叶的缝隙到地面的距离不同.

答案：
(1)光的直线传播 倒立 下 变小
(2)不变
(3)树叶的缝隙到地面的距离不同 解析:
(1)小孔成像的原理是光的直线传播，所成的像是倒立的实像;蜡烛向上移动，则在薄膜上的像将向下移动;若将易拉罐向右移动少许，烛焰就离小孔更远，则像变小.
(2)烛焰经小孔成倒立的实像，像的形状与烛焰的形状相同，与小孔的形状无关，所以只将小圆孔改为三角形小孔，像的形状不变.
(3)不同树叶的缝隙也就是小孔到太阳的距离几乎一样，到地面的距离不同，形成的光斑大小不同;距离越远，形成的光斑越大，距离越近，形成的光斑越小.
