5.画出经过透镜的折射光线。

答案：
如图所示:

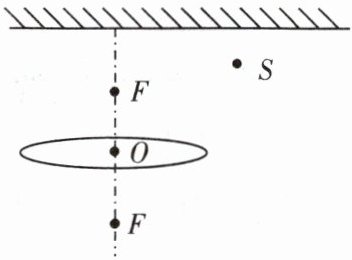

6.如图所示,有一点光源S发出的一条光线经平面镜反射后,反射光线经过凸透镜上方的焦点。请画出：
(1)入射光线。
(2)反射光线。
(3)经凸透镜折射后的折射光线。

答案：
如图所示:

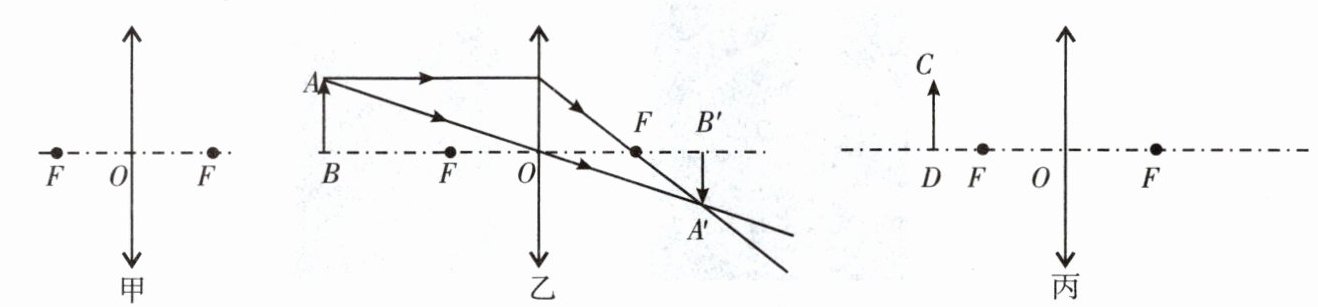

7.凸透镜成像规律可以通过画光路图去理解。在光路图中凸透镜用图甲表示,O点为光心,F为其焦点。图乙是运用经过凸透镜的两条特殊光线,所画物体AB经凸透镜成的像A'B'的光路图。请参照图乙,在图丙中画出物体CD经过凸透镜所成的像C'D'的光路图。



本题可根据凸透镜的三条特殊光线的作图方法来画出物体$CD$经过凸透镜所成的像$C'D'$的光路图。步骤一：明确凸透镜的三条特殊光线，平行于主光轴的光线经凸透镜折射后过焦点；过光心的光线传播方向不变；过焦点的光线经凸透镜折射后平行于主光轴。步骤二：根据特殊光线作图，过$C$点作平行于主光轴的光线，经凸透镜折射后过右侧焦点$F$；过$C$点作过光心$O$的光线，传播方向不变；这两条折射光线的交点即为$C'$点。同理，过$D$点作平行于主光轴的光线，经凸透镜折射后过右侧焦点$F$；过$D$点作过光心$O$的光线，传播方向不变，两条折射光线的交点即为$D'$点。连接$C'$、$D'$，得到物体$CD$经过凸透镜所成的像$C'D'$。按照上述方法作图即可，注意光线的方向和虚实线，实际作图时，平行光线、折射光线等用带箭头的实线表示，辅助线（如过焦点的光线等）用虚线表示 。

答案： 本题可根据凸透镜的三条特殊光线的作图方法来画出物体$CD$经过凸透镜所成的像$C'D'$的光路图。
步骤一：明确凸透镜的三条特殊光线
平行于主光轴的光线经凸透镜折射后过焦点；
过光心的光线传播方向不变；
过焦点的光线经凸透镜折射后平行于主光轴。
步骤二：根据特殊光线作图
过$C$点作平行于主光轴的光线，经凸透镜折射后过右侧焦点$F$；
过$C$点作过光心$O$的光线，传播方向不变；
这两条折射光线的交点即为$C'$点。
同理，过$D$点作平行于主光轴的光线，经凸透镜折射后过右侧焦点$F$；过$D$点作过光心$O$的光线，传播方向不变，两条折射光线的交点即为$D'$点。
连接$C'$、$D'$，得到物体$CD$经过凸透镜所成的像$C'D'$。
按照上述方法作图即可，注意光线的方向和虚实线，实际作图时，平行光线、折射光线等用带箭头的实线表示，辅助线（如过焦点的光线等）用虚线表示 。

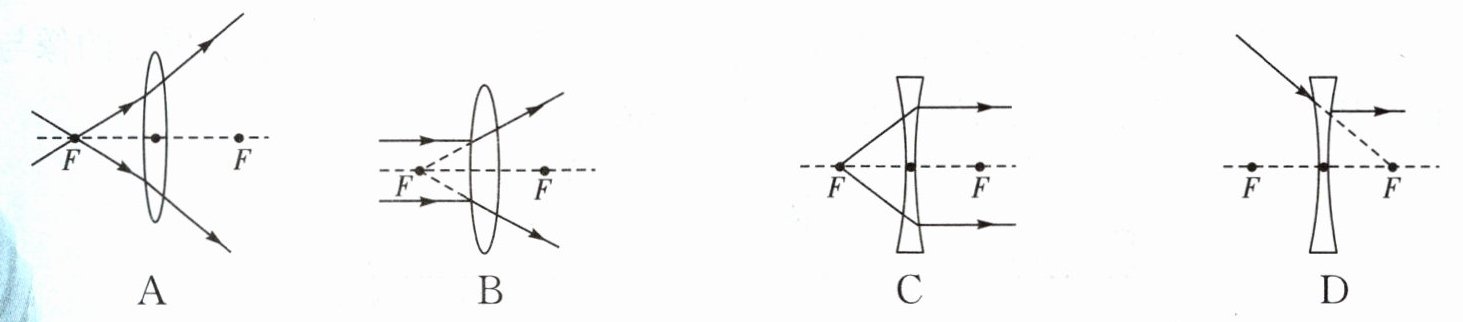

8.如图所示的是两条光线经过凸透镜和凹透镜时的光路图,其中正确的是 (D)

答案： D

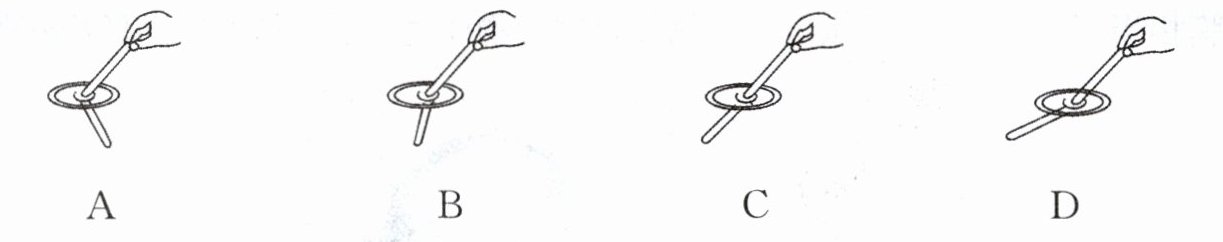

9.如图所示的是我们看到筷子斜插入水中时的情况,其中正确的是 (D)

答案： D

10.珍珍将一个装有水的圆柱形玻璃杯放在如图甲所示的漫画前,惊奇地发现透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示。关于此现象，下列说法正确的是(D)

A.装有水的圆柱形玻璃杯相当于一个凹透镜
B.透过水杯看到变“胖”的老鼠是虚像
C.此时漫画中的老鼠到玻璃杯的距离应满足$u＞2f$
D.将漫画离水杯远一些,透过水杯看到的老鼠会变“瘦”一些

答案： D
