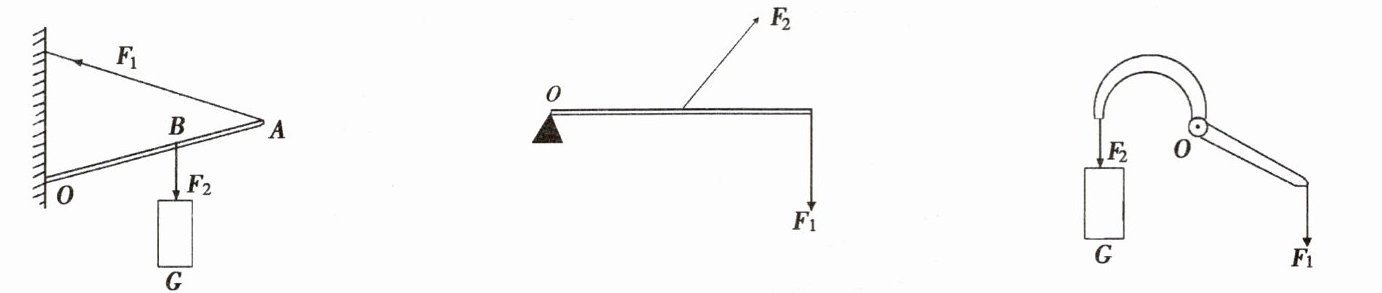

7.画出图中各力的力臂。

答案：

### 对于第一幅图

1. **力臂$L_{1}$的画法**：\n力臂的定义：从支点$O$到力的作用线的垂直距离。\n过支点$O$作$F_{1}$作用线的垂线，支点$O$到垂足的距离就是$F_{1}$的力臂$L_{1}$。

2. **力臂$L_{2}$的画法**：\n过支点$O$作$F_{2}$（$F_{2}$与$G$大小相等、方向相同）作用线的垂线，支点$O$到垂足的距离就是$F_{2}$的力臂$L_{2}$。

### 对于第二幅图\n力臂$L_{1}$的画法：\n根据力臂定义，过支点$O$作$F_{1}$作用线的垂线，支点$O$到垂足的距离就是$F_{1}$的力臂$L_{1}$。由于$F_{2}$的作用线过支点$O$，根据$L = \frac{F_{1}L_{1}}{F_{2}}$（杠杆平衡条件变形，这里用于理解力臂概念，此时$F_{2}$力臂$L_{2}=0$，因为从支点$O$到$F_{2}$作用线的垂直距离为$0$），$F_{2}$的力臂$L_{2} = 0$。

### 对于第三幅图\n力臂$L_{1}$的画法：\n过支点$O$作$F_{1}$作用线的垂线，支点$O$到垂足的距离就是$F_{1}$的力臂$L_{1}$。\n力臂$L_{2}$的画法：\n过支点$O$作$F_{2}$（$F_{2}$与$G$大小相等、方向相同）作用线的垂线，支点$O$到垂足的距离就是$F_{2}$的力臂$L_{2}$。

综上，按照力臂的定义（从支点到力的作用线的垂直距离$L=\frac{M}{F}$（$M$为力矩，$F$为力，此公式也可辅助理解力臂概念 ）），分别作出各力的力臂。

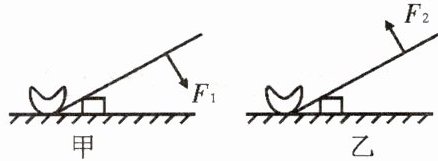

8.比较图中同一撬棒撬同一物体的两种用法,你认为哪种方法更省力,为什么?

答案： 图乙所示方法更省力，因为图乙中的阻力臂更短，动力臂更长。

9.如图所示,水平桌面的右端固定着一个定滑轮,轻质小盘通过一根绕过定滑轮的细绳与桌面上的木块相连。当盘内放有重0.6N的砝码时,木块恰好做匀速直线运动,求此时木块受到的摩擦力大小及方向。当在盘内放上重0.7N的砝码时,发现木块继续向前滑动,求此时木块受到的摩擦力大小。

答案： 0.6 N，水平向左 0.6 N
