《2025年暑假作业黄山书社八年级物理沪粤版》

5.画出经过透镜的折射光线。

答案：
如图所示:

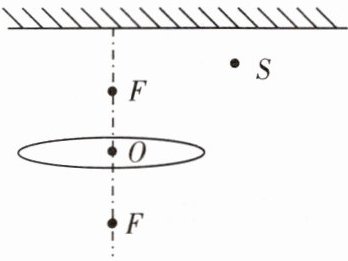

6.如图所示,有一点光源S发出的一条光线经平面镜反射后,反射光线经过凸透镜上方的焦点。请画出:
(1)入射光线。
(2)反射光线。
(3)经凸透镜折射后的折射光线。

答案：
如图所示:

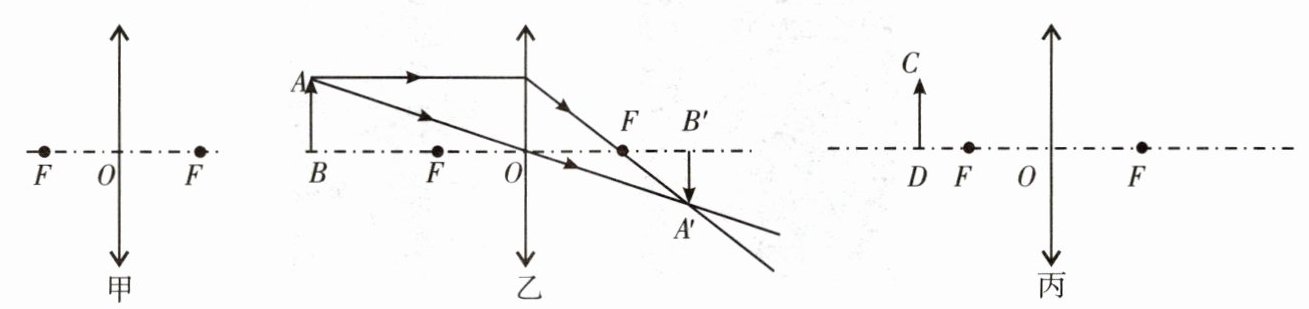

7.凸透镜成像规律可以通过画光路图去理解。在光路图中凸透镜用图甲表示,O点为光心,F为其焦点。图乙是运用经过凸透镜的两条特殊光线,所画物体AB经凸透镜成的像A'B'的光路图。请参照图乙,在图丙中画出物体CD经过凸透镜所成的像C'D'的光路图。

答案：

1. 过$C$点作平行于主光轴的光线：\n根据凸透镜成像规律，平行于主光轴的光线经凸透镜折射后过焦点。所以过$C$点作平行于主光轴的光线，经凸透镜折射后过右侧焦点$F$。

2. 过$C$点作过光心$O$的光线：\n过光心的光线传播方向不变。\n这两条折射光线的交点即为$C'$。

3. 同理，过$D$点作平行于主光轴的光线，经凸透镜折射后过右侧焦点$F$；过$D$点作过光心$O$的光线（传播方向不变），两条折射光线的交点即为$D'$。\n连接$C'$和$D'$，得到物体$CD$经过凸透镜所成的像$C'D'$。

最终画出的光路图如下（大致图形，以实际作图规范为准）：

从$C$点出发，一条光线平行主光轴（$//$主光轴），折射后过右焦点$F$；另一条过光心$O$（方向不变），两折射光线交于$C'$。从$D$点出发，一条光线平行主光轴（$//$主光轴），折射后过右焦点$F$；另一条过光心$O$（方向不变），两折射光线交于$D'$，连接$C'D'$。

综上，按照上述步骤可画出物体$CD$经过凸透镜所成的像$C'D'$的光路图。

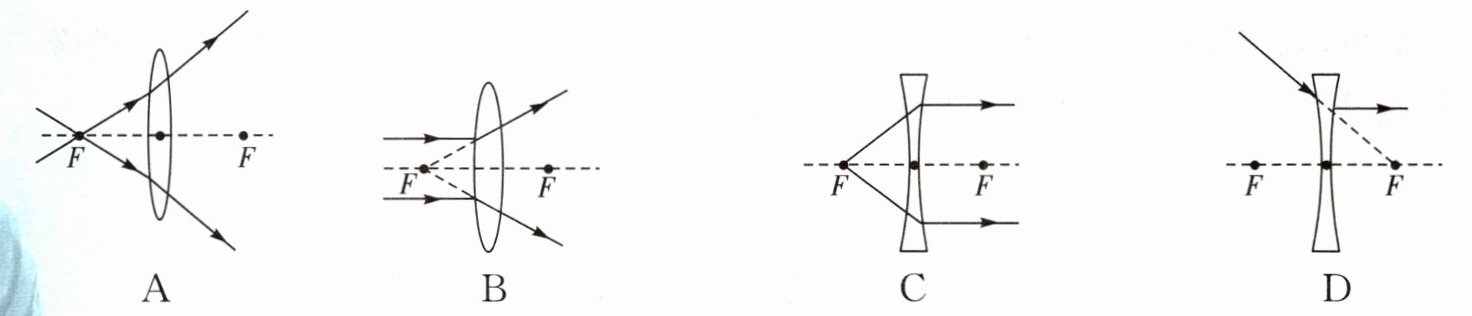

8.如图所示的是两条光线经过凸透镜和凹透镜时的光路图,其中正确的是( )

答案： D

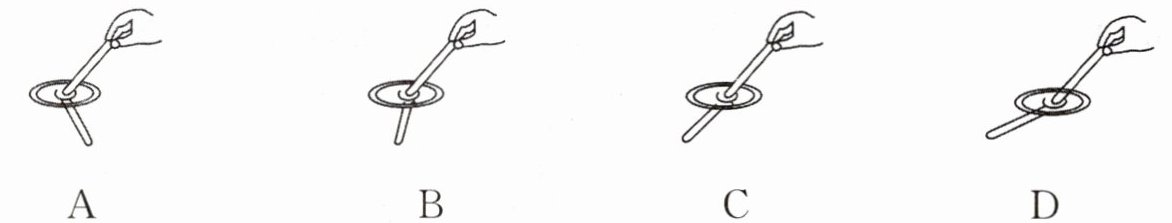

9.如图所示的是我们看到筷子斜插入水中时的情况,其中正确的是( )

答案： D

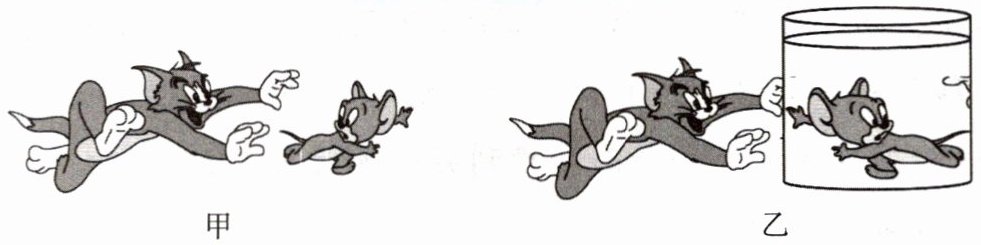

10.珍珍将一个装有水的圆柱形玻璃杯放在如图甲所示的漫画前,惊奇地发现透过水杯看到漫画中的老鼠变“胖”了,还掉头奔向猫,如图乙所示。关于此现象,下列说法正确的是( )

A.装有水的圆柱形玻璃杯相当于一个凹透镜
B.透过水杯看到变“胖”的老鼠是虚像
C.此时漫画中的老鼠到玻璃杯的距离应满足u＞2f
D.将漫画离水杯远一些,透过水杯看到的老鼠会变“瘦”一些

答案： D
