《2025年暑假作业及活动新疆文化出版社八年级物理》

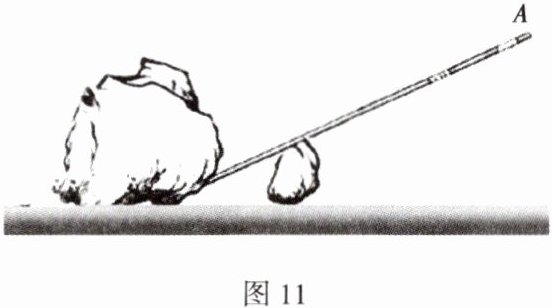

16. 如图11所示,用一根硬棒撬一块大石头,棒的上端A是动力作用点。请在图上画出撬动石头的最小动力F。

答案： 过$A$点作连接支点与$A$点线段的垂线（方向向上），即为最小动力$F$ 。

17. 在“探究杠杆的平衡条件”的实验中:

(1)不挂钩码时,调节螺母,使杠杆在____位置平衡;

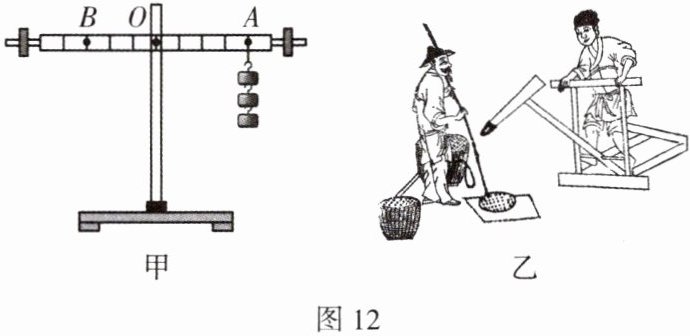

(2)如图12甲所示,在A点挂3个钩码,在B点挂____个钩码,使杠杆再次在原位置平衡;

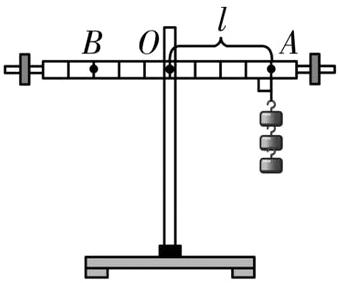

(3)在答题卡的相应位置,画出A点所受拉力的力臂l;
(4)如图12乙所示是《天工开物》记载的踏碓(碓:duì,古代的一种给稻谷去壳的工具。用脚连续踏杆的一端,另一端就会连续起落)。踏碓属于____杠杆。

答案：

(1)水平　
(2)4　
(3) 　
(4)费力

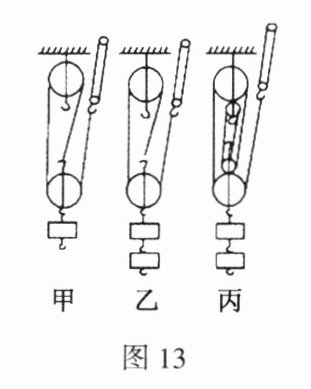

18. 某实验小组在“测滑轮组机械效率”的实验中得到的数据如下表所示,第1、2、3次实验装置分别如图13中的甲、乙、丙所示。

(1)比较第1次实验和第2次实验,可得结论:使用同样的滑轮组,提起的钩码越重,滑轮组的机械效率越____。
(2)第3次实验中所做的有用功是____J,机械效率是____。
(3)第3次实验中动滑轮个数比第2次实验多,动滑轮自重增大,对动滑轮所做的额外功____(选填“增大”或“减小”),因而,由第2、3次实验可知:滑轮组的机械效率与____有关。
(4)综合上述结论,提高机械效率的方法有增大有用功,____额外功(选填“增大”或“减小”)。

答案：
(1)高　
(2)0.4　72.7%　
(3)增大　动滑轮自重　
(4)减小
