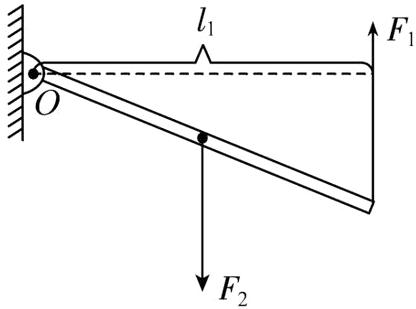

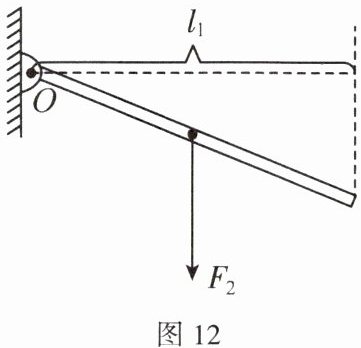

19. 请在图12中根据静止的杠杆的动力臂

$ l_{1} $,画出动力$ F_{1} $的示意图。

答案：

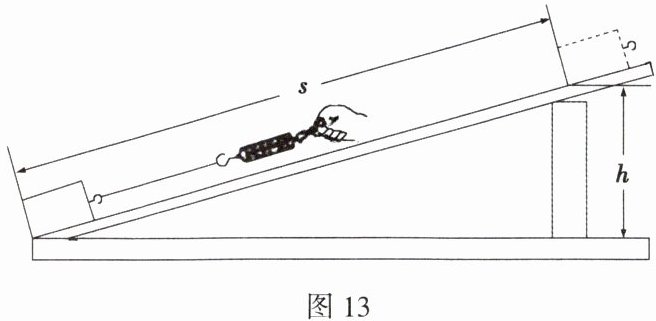

20. 小明同学用如图13所示的装置测定斜面的机械效率,实验记录结果如下表:
|实验次数|斜面倾斜程度|物体重量$ G/N $|斜面高度$ h/m $|沿斜面拉力$ F/N $|斜面长$ s/m $|有用功$ W_{有}/J $|总功$ W_{总}/J $|斜面的机械效率$ \eta $|
|----|----|----|----|----|----|----|----|----|
|1|较缓|5|0.1|1.5|1|0.5|1.5|33.3%|
|2|较陡|5|0.2|2|1|1|2|50%|
|3|较陡|10|0.2|4|1|2|4|50%|
|4|最陡|5|0.3|2.4|

1| | | |
(1)根据表格中数据,第四次(最陡)实验的有用功是______J,总功是______J,机械效率是______。
(2)分析数据可知,斜面越陡,机械效率______(选填“越高”“越低”或“不变”)。
(3)分析实验数据还可知道,斜面越平缓越______(选填“省力”或“费力”)。
(4)分析实验数据还可知道,斜面的机械效率与物重______(选填“有关”或“无关”)。
(5)第一次实验中,若拉力作用时间是5s,则拉力的功率是______W。

答案：
(1)1.5 2.4 62.5%
(2)越高
(3)省力
(4)无关
(5)0.3
