《2024年全程助学与学习评估九年级科学上册华师大版》

1. 工人师傅用扳手拧螺钉时,有时拧不动,他们就在扳手柄上套一段铁管,这样就能很容易地将螺钉旋出,因为这样做可以( )

A.减小阻力
B.增大动力
C.增大阻力臂
D.增大动力臂

答案： D

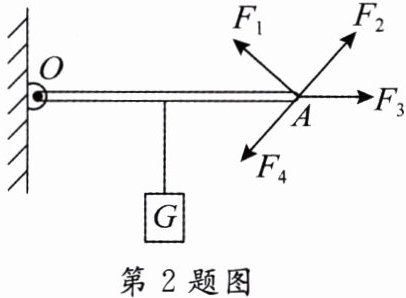

2. 为使杠杆保持如图水平位置平衡,需在 $ A $ 点施加一个力。图中不能使杠杆平衡的力是( )

A.$ F_{1} $ 和 $ F_{2} $
B.$ F_{1} $ 和 $ F_{4} $
C.$ F_{2} $ 和 $ F_{3} $
D.$ F_{3} $ 和 $ F_{4} $

答案： D

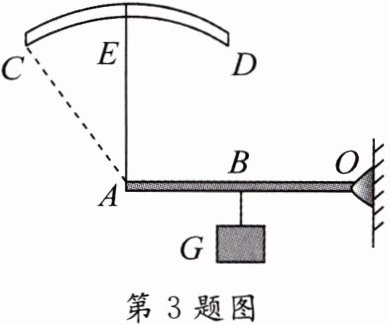

3. 如图所示,圆弧形轨道 $ CD $ 固定,水平杠杆 $ OA $ 的 $ A $ 端恰在圆的圆心处,小圆环 $ E $ 套在轨道上通过细线与水平杆的 $ A $ 端相连,一重物 $ G $ 悬挂在杠杆上的 $ B $ 点。在 $ E $ 环从 $ C $ 点沿轨道顺时针转到 $ D $ 点的过程中,细线对 $ A $ 端的拉力 $ F $ 的变化情况,下列说法正确的是( )

A.保持不变
B.先变小再变大
C.一直变小
D.先变大再变小

【解析】本题的难点是根据杠杆平衡条件 $ F_{1} \cdot L_{1} = F_{2} \cdot L_{2} $ 进行动态分析。可以通过分析杠杆五要素中的变化量再分析其余物理量的变化来解决。先确定杠杆的五要素,如图所示,$ O $ 点是支点,阻力 $ F_{2} $ 为物重 $ G $ 对杠杆的拉力,因杠杆水平,所以阻力臂 $ L_{2} $ 为 $ BO $,可以得到 $ F_{2} \cdot L_{2} $ 的值一定；$ A $ 点是动力 $ F_{1} $ 的作用点,$ E $ 环从 $ C $ 点沿轨道顺时针转到 $ D $ 点的过程中,动力臂先变大再变小,再结合杠杆平衡条件 $ F_{1} \cdot L_{1} = F_{2} \cdot L_{2} $ 就能分析出 $ F $ 的变化情况。
【答案】B

答案： B
