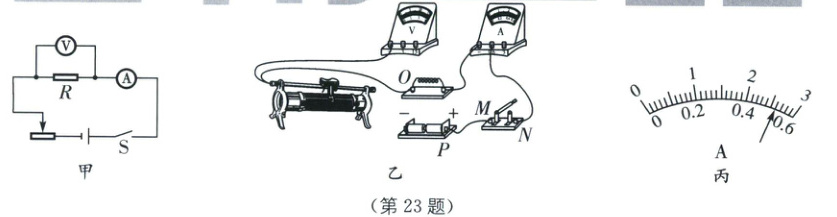

23. (11分)某小组在“探究电压一定时,电流与电阻的关系”实验中,设计的电路图如图甲所示.

(1)根据电路图甲,用笔画线代替导线将图乙中的电路补充完整.
(2)正确连接电路,闭合开关后,发现电流表,电压表均无示数,将另一电压表两端依次连接图乙中的M与N、N与O、O与P,分别显示0、0、3.0 V,由此判断电路故障为导线PM断路.
(3)排除以上故障后,接入4 Ω的定值电阻,闭合开关.调节滑动变阻器,使电压表的示数为2.0 V,此时电流表的示数如图丙所示,为0.52A.
(4)断开开关,用5 Ω的定值电阻替换4 Ω的定值电阻后,闭合开关,接下来的操作是向左调节滑动变阻器的滑片，使电压表的示数为2.0V并记录电流表的示数.
(5)更换不同定值电阻进行实验,得到的数据如表所示.

分析数据,小华发现保持电压不变时,通过导体的电流随着电阻的增大而减小,猜想电流与电阻成反比.为了验证他的猜想,请在图丁坐标纸上描点并作出$ I-\frac{1}{R} $图像.
(6)根据图像得出结论:实验误差允许范围内,在电压一定的情况下,通过导体的电流与1/R成正比,即电流与电阻成反比.

答案：
23.
(1)如图所示
(2)导线PM断路
(3)0.52
(4)向左调节滑动变阻器的滑片，使电压表的示数为2.0V
(5)如图所示
(6)1/R 电阻


[解析]本题考查“探究电流与电阻的关系”实验，考查学生的实验能力.
(1)根据电路图，滑动变阻器应与定值电阻串联，且采用“一上一下”的接法（电路图中滑动变阻器右下接线柱接入电路，故选右下接线柱）.电压表并联在定值电阻两端（电源为2节干电池，故电压表选用0～3V的测量范围）.
(2)电流表、电压表均无示数，说明电路存在断路.将电压表两端连接M与N、N与O，分别显示0、0，说明OM之外有断路，将电压表两端连接O与P时显示3.0V，等于电源电压，说明OP之间存在断路，即导线PM断路.
(3)由图乙可知电流表选用0～0.6A的测量范围，又由图丙可知该电流表的分度值为0.02A，示数为0.52A.
(4)要探究电流与电阻的关系，需要保持定值电阻两端电压不变，用5Ω的定值电阻替换4Ω的定值电阻后，由串联分压原理可知，定值电阻两端电压会变大.所以接下来应调大滑动变阻器连入电路的电阻，即向左调节滑动变阻器的滑片，使电压表的示数仍为2.0V.

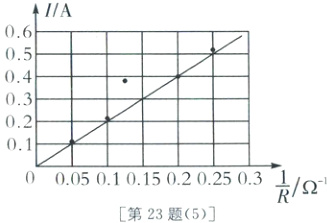

(5)根据表格中的数据，在坐标纸上用描点法描出对应的点，然后将这些点连接起来，作出I-1/R图像，如图所示.
(6)从作出的I-1/R图像可以看出，排除误差较大的一组数据后，图像是一条过原点的直线，这是正比例函数的图像，说明在电压一定的情况下，通过导体的电流与1/R成正比，即电流与电阻成反比.
