10. 如图所示,虚线框内连接一个开关$S$和两个阻值相同的定值电阻$R_1$、$R_2$.当$S$断开后,电流表示数减小 0.2 A,整个电路消耗的电功率减小 1.6 W.下列选项中,电路连接情况和$R_1$、$R_2$阻值不符合要求的是(C).


A.\$ R_1=R_2=20 \Omega$
B.\$ R_1=R_2=20 \Omega$
C.\$ R_1=R_2=80 \Omega$
D.\$ R_1=R_2=80 \Omega$

答案： 10.C [解析]本题考查串、并联电路特点及电功率的计算.图A、图D电路中开关S断开后，电路断路，电流表示数为零，可知开关断开前电流表的示数为0.2A，整个电路电功率为1.6W，电源电压$U=\frac{P}{I}=\frac{1.6W}{0.2A}= 8V$，电路总电阻$R_{总}=\frac{U}{I}=\frac{8V}{0.2A}= 40\Omega$，图A电路中两个阻值相同的电阻串联，则$R_{1}=R_{2}=20\Omega$；图D电路中两个阻值相同电阻并联，则$R_{1}=R_{2}=80\Omega$，图A、图D电路符合要求，不符合题意；图B中开关S断开时，两电阻串联，总阻$R_{串}=R_{1}+R_{2}=20\Omega + 20\Omega = 40\Omega$，电路中的电流$I_{1}=\frac{U}{R_{串}}=\frac{U}{40\Omega}$；开关S闭合时，$R_{1}$被短路，电路中的电流$I_{2}=\frac{U}{R_{2}}=\frac{U}{20\Omega}$，S断开后，电流表示数减小0.2A，即$I_{2}-I_{1}=\frac{U}{20\Omega}-\frac{U}{40\Omega}=0.2A$，解得，电源电压$U = 8V$，整个电路消耗的电功率减小值$\Delta P = U\Delta I = 8V×0.2A = 1.6W$，图B电路符合要求，不符合题意；图C中开关S断开时，只有电阻$R_{2}$工作，S闭合时两电阻并联，电流表减小的示数等于通过电阻$R_{1}$的电流$I_{1}=\frac{U}{R_{1}}=\frac{U}{80\Omega}=0.2A$，解得电源电压$U = 16V$，整个电路电功率减小值$\Delta P = U\Delta I = 16V×0.2A = 3.2W$，图C电路不符合要求，符合题意.

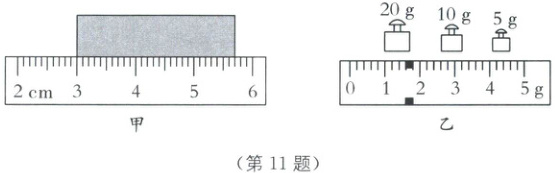

11. 如图甲所示,物体的长度为2.70cm;用托盘天平测量物体的质量,按照正确的实验步骤进行操作,当天平平衡时,右盘中砝码的情况和游码在标尺上的位置如图乙所示,则物体的质量为36.6g.

答案： 11.2.70 36.6 [解析]本题考查长度和质量的测量.由图甲可知，刻度尺1cm被分为10等份，分度值为0.1cm，被测物体左端与3cm刻度线对齐，右端与5.7cm刻度线对齐，读数时估读到分度值下一位，故物体长度为2.70cm；由图乙可知，天平标尺1g被分为5等份，则天平分度值为0.2g，物体质量$m = 20g + 10g + 5g + 1g + 3×0.2g = 36.6g$.

12. 小区安全,人人有责.图是小区行车限速标志牌,表示行车速度不要超过km/h (填单位).严禁高空抛物！重物下落过程中重力势能转化为动能 (填机械能转化情况).

答案： 12.km/h 重力势能转化为动能 [解析]本题考查速度单位、机械能转化.限速标志牌表示汽车行驶最高速度，单位为km/h，即说明行车速度不要超过5km/h；高空抛物过程中，重物质量不变，高度变小，速度变大，重力势能减小，动能变大，重力势能转化为动能.

13. 如图所示,闭合开关,将滑片$P$向$b$端滑动,电压表示数变小,电压表与电流表示数之比不变(填“变大”“变小”或“不变”).

答案： 13.变小 不变 [解析]本题考查串联电路特点，欧姆定律的应用.由电路图可知，定值电阻R与滑动变阻器串联，电压表测量定值电阻两端电压.闭合开关，滑片P向b端滑动，滑动变阻器接入电路的阻值变大，电路总电阻变大；由串联电路的分压规律可知，滑动变阻器两端电压变大，定值电阻两端电压变小，即电压表示数变小；电压表示数为定值电阻两端电压，电流表示数为通过定值电阻的电流，电压表与电流表示数之比等于定值电阻阻值，保持不变.
易错警示 动态电路中，电流表与电压表的示数往往发生变化，由$R=\frac{U}{I}$可知，若电压表和电流表测量的数据是某一导体两端电压和通过它的电流，且该导体阻值不变，无论电流表、电压表示数怎样变化，电压表示数与电流表示数的比值不变.

14. 夏季,车内不要存放打火机、空气清新喷剂等物品,原因是长时间暴晒,通过热传递 (填改变内能的途径)增加液体、气体的内能,温度升高,易引发自燃或爆炸;也不要将装水的透明塑料瓶、玻璃杯等物品放在车内阳光照射处,原因是其相当于凸透镜,易引发火灾.

答案： 14.热传递 凸 [解析]本题考查改变物体内能的方式、凸透镜的作用.长时间暴晒后，车内放的打火机、空气清新喷剂等物品吸收热量，内能增加，温度升高，属于通过热传递改变内能；装水的透明塑料瓶、玻璃杯等物品相当于凸透镜，对光有会聚作用，易引发火灾.

15. 两个相同的薄壁圆柱形容器置于水平桌面上,一个装有 4 kg 的水,另一个装有某种液体.分别从两容器中抽出相同体积的水和该液体,抽出前后水和该液体对容器底的压强如表所示.则该液体抽出前的质量为4kg,该液体的密度为$0.8×10^{3}$$ kg/m^3$.

答案： 15.4 $0.8×10^{3}$ [解析]本题考查液体压强的计算.由表格数据可知，抽出水和某种液体前它们对容器底部的压强相等，容器的底面积相等，由$p=\frac{F}{S}$可知，抽出前液体对容器底部的压力相等，因圆柱容器中，液体对容器底部的压力等于液体的重力，由$F = G = mg$可知，液体和水的质量相等，即$m_{液}=m_{水}=4kg$；由表格数据可知，抽出前后水对容器底部的压强分别为$p_{水前}=2000Pa$，$p_{水后}=1000Pa$，由$p = \rho gh$得，抽出前容器内水的深度$h_{前}=\frac{p_{水前}}{\rho_{水}g}=\frac{2000Pa}{1.0×10^{3}kg/m^{3}×10N/kg}=0.2m$；抽出后容器内水的深度$h_{后}=\frac{p_{水后}}{\rho_{水}g}=\frac{1000Pa}{1.0×10^{3}kg/m^{3}×10N/kg}=0.1m$；两容器中抽取水和液体的体积相同，故容器内液体深度的变化量和水深度的变化量相等，由表格数据可知，抽出前后液体对容器底部的压强分别为$p_{液前}=2000Pa$，$p_{液后}=1200Pa$，抽出前后液体对容器底部的压强变化量$\Delta p_{液}=p_{液前}-p_{液后}=2000Pa - 1200Pa = 800Pa$，由$\Delta p = \rho g\Delta h$得，液体的密度$\rho_{液}=\frac{\Delta p_{液}}{g\Delta h}=\frac{800Pa}{10N/kg×0.1m}=0.8×10^{3}kg/m^{3}$.

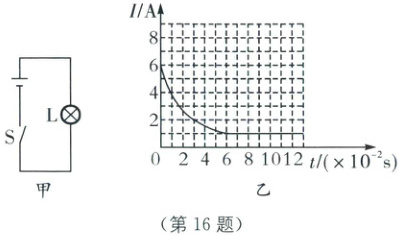

16. 将标有“6 V 6 W”的灯泡 L 接入电源电压恒为 6 V 的电路中,如图甲所示.闭合开关,利用传感装置绘出通过灯泡 L 的电流随时间变化的图像如图乙所示.闭合开关瞬间,灯泡的电功率为36W.灯泡在闭合开关瞬间的电阻为$R_1$,正常发光时电阻为$R_2$,$R_1:R_2 =$1：6.

答案： 16.36 1：6 [解析]本题考查欧姆定律的应用、电功率的计算.由图乙可知，闭合开关瞬间，通过灯泡电流$I_{1}=6A$，灯泡的电功率$P_{1}=UI_{1}=6V×6A = 36W$；正常发光时通过灯泡电流$I_{2}=1A$，灯泡在闭合开关瞬间与正常发光时电阻之比$R_{1}:R_{2}=\frac{U}{I_{1}}:\frac{U}{I_{2}}=I_{2}:I_{1}=1A:6A = 1:6$.
