《2025年名校课堂八年级物理上册教科版河北专版》

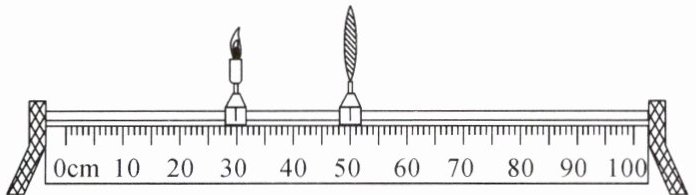

8. (2024·淄博)在探究凸透镜成像规律时，蜡烛和凸透镜的位置如图所示，光屏上承接到烛焰等大的像(图中未画出光屏)。保持凸透镜位置不变，将蜡烛调至$10cm$刻度线处时(B)


A.向右移动光屏能承接到烛焰的像
B.移动光屏能承接到烛焰缩小的像
C.像的位置在$50～60cm$刻度线之间
D.投影仪应用了该次实验的成像规律

答案： B

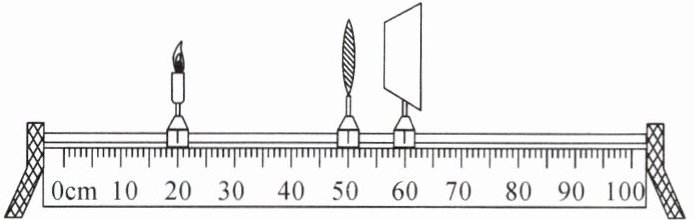

9. (2024·临沂)在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜和光屏的位置如图所示时，光屏上承接到烛焰清晰的像。保持凸透镜的位置不变，则(C)


A.实验所用凸透镜的焦距可能为$10.0cm$
B.光屏上承接到的像是烛焰倒立、放大的实像
C.将蜡烛和光屏的位置互换，光屏上仍能承接到像
D.将蜡烛移至$45.0cm$刻度线上，光屏上仍能承接到像

答案： C

10. (2024·陕西B卷)“强行透视法”是一种富有创意的拍摄技巧。拍摄时，让两个物体离镜头远近不同，再调整拍摄角度，使两物体的像在同一张照片中呈现出有趣的效果。如图，是利用该技巧拍摄的照片，下列说法正确的是(B)


A.照相机镜头对光有发散作用
B.拍摄该照片时，花比人更靠近照相机镜头
C.花和人通过照相机镜头成的是正立、缩小的实像
D.若要使花的像更大一些，可将花移到照相机镜头一倍焦距之内

答案： B

11. (2024·绵阳)在探究凸透镜成像的规律实验中，先用焦距为$10cm$的凸透镜进行实验，在光屏上得到清晰的放大实像；保持发光体和凸透镜的位置不变，仅换用焦距为$20cm$的凸透镜进行实验，则可能出现的实验现象是(D)

A.光屏靠近透镜，屏上得到清晰的缩小实像
B.光屏靠近透镜，屏上得到清晰的放大实像
C.光屏远离透镜，屏上得到清晰的缩小实像
D.光屏靠近或远离透镜，屏上均得不到实像

答案： D

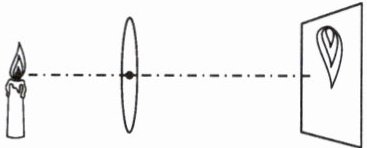

12. (2024·河北)如图所示，烛焰经凸透镜在光屏上成清晰的像，此成像原理可用于制作投影仪。不改变蜡烛与光屏的位置，向右(填“左”或“右”)移动凸透镜到某一位置，能再次在光屏上成清晰的像。若烛焰的高度大于凸透镜的直径，在足够大的光屏上能(填“能”或“不能”)成清晰且完整的像。

答案： 投影仪；右；能

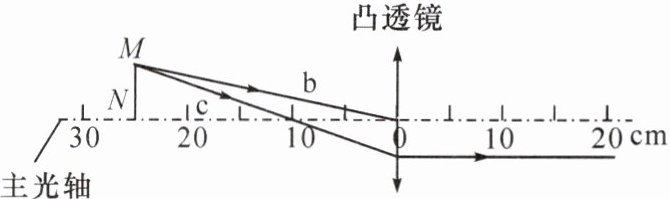

13. (2023·广州)如图，凸透镜的光心在$0cm$刻度线处，物体$MN$上$M$发出的光线$b$经过光心，$M$发出的光线$c$经过凸透镜后平行于主光轴。

(1)画出$b$经过光心后的光线。
(2)该凸透镜的焦距为10.0$cm$；$MN$经凸透镜成的像相对于$MN$是缩小(填“放大”“缩小”或“等大”)、倒立(填“正立”或“倒立”)的像。

答案：

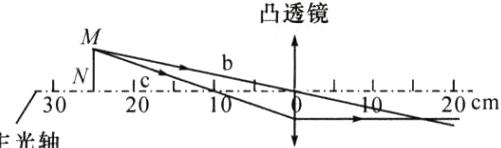

(1)
(2)10.0；缩小；倒立

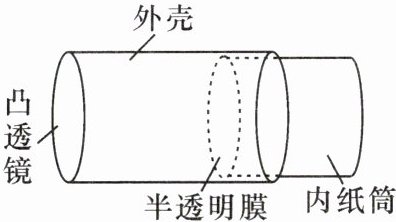

14. (2023·德州)如图所示，小刚自制了一架模型照相机。已知凸透镜的焦距为$10cm$，外壳的长度为$20cm$，若将凸透镜对准窗外景物，在外壳内前后移动内纸筒，在半透明膜上可以得到景物倒立(填“倒立”或“正立”)、缩小(填“放大”或“缩小”)的像；若将凸透镜正对燃烧的蜡烛，当蜡烛距离凸透镜至少20$cm$时，在外壳内移动纸筒，可以在半透明膜上得到清晰的烛焰的像。

答案： 倒立；缩小；20
