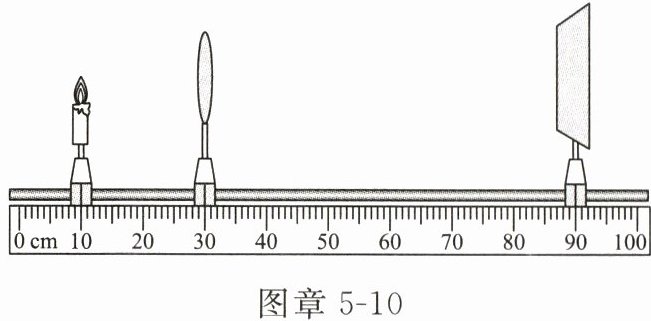

17. 在“探究凸透镜成像的规律”的实验中，凸透镜的焦距为15.0 cm，实验装置如图章5-10所示。
(1)烛焰能在光屏上形成清晰的像，此像是倒立、放大的实像。
(2)如果保持凸透镜的位置不变，将蜡烛和光屏的位置对调，那么在光屏上也能成清晰的像，此像是倒立、缩小的实像；如果保持蜡烛和光屏的位置不变，将凸透镜移至70cm处，在光屏上仍能成清晰的像。
(3)当光屏上出现烛焰清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到C(填序号)。
A. 烛焰像的下半部分
B. 烛焰像的上半部分
C. 烛焰完整的像，且像的亮度变暗
D. 烛焰完整的像，且像的亮度不变
(4)将凸透镜换成焦距更小的凸透镜，并保持蜡烛、凸透镜的位置都不变，则须使光屏向凸透镜靠近(选填“靠近”或“远离”)才能在光屏上得到清晰的像。
(5)实验结束后，另一小组的同学又拿来一副眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜。结果，光屏上原来清晰的像变模糊了，该组同学只将光屏向靠近凸透镜的方向移动适当距离时，又在光屏上观察到烛焰清晰的像。由此可见，这副眼镜是凸透镜，戴这种眼镜的人的眼睛是远视(选填“近视”或“远视”)的。
(6)某同学认为：凸透镜成实像时，不但像与物上下是颠倒的，而且左右也是相反的。请你设计一种简单的方法验证该同学的观点：将蜡烛换成“F”字样的LED灯，光屏上可以呈现上下左右都相反的像，即可证明(合理即可)。

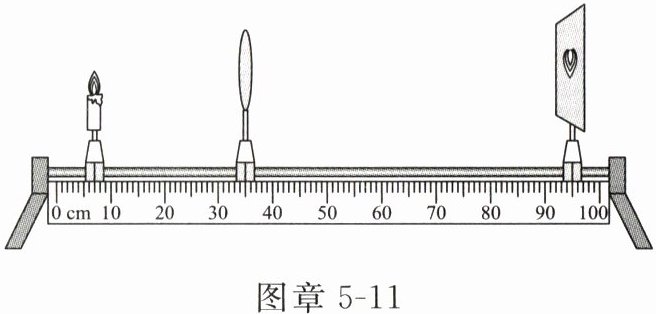

(7)将图章5-11中的蜡烛移到标尺上20 cm到30 cm之间的某一位置，移动光屏，在光屏上不能(选填“能”或“不能”)成清晰的像，此时取下光屏，应从凸透镜的右(选填“左”或“右”)侧透过凸透镜观察像。

答案： 17.
(1)放大
(2)缩小 70
(3)C
(4)靠近
(5)凸 远视
(6)将蜡烛换成“F”字样的LED灯，光屏上可以呈现上下左右都相反的像，即可证明(合理即可)
(7)不能 右
[解析]
(1)如题图所示，u=20.0cm，v=60.0cm，物距小于像距，烛焰能在光屏上形成清晰的像，此像是倒立、放大的实像。
(2)在题图中的情况下，如果保持凸透镜的位置不变，将蜡烛和光屏的位置对调，此时物距大于像距，据光路的可逆性可知，在光屏上也能成清晰的像，此像是倒立、缩小的实像。
如果保持蜡烛和光屏的位置不变，只移动凸透镜，根据光路的可逆性，此时物距u'=v=60.0cm，则应将凸透镜向右移至10.0cm+60.0cm=70.0cm处，在光屏上仍能成清晰的像。
(3)当光屏上出现烛焰清晰的像时，如果用遮光板挡住透镜的上半部分，透镜的下半部分仍然可以成完整的像，但由于一部分光线被遮挡，因此会使成像变暗，故选C。
(4)在题图中的情况下，将凸透镜换成焦距更小的凸透镜，则凸透镜对光线的会聚作用更强，保持蜡烛、凸透镜的位置都不变，则须使光屏靠近凸透镜，才能在光屏上得到清晰的像。
(5)只将光屏向靠近凸透镜的方向移动适当距离时，又在光屏上观察到烛焰清晰的像，说明物距不变，像距减小了，可以判断出该眼镜对光线有会聚作用，因此这副眼镜是凸透镜。凸透镜可以矫正远视眼。
(6)可以选用上下左右都不相同的光源，例如，将蜡烛换成“F”字样的LED灯，光屏上可以呈现上下左右都相反的像，即可证明。
(7)将题图中的蜡烛移到标尺上20cm到30cm之间的某一位置，此时物距小于15cm，小于焦距，这时凸透镜成虚像，且不能呈现在光屏上。要观察凸透镜所成的虚像，应从凸透镜的右侧透过凸透镜观察像。
